Aspersor vertical

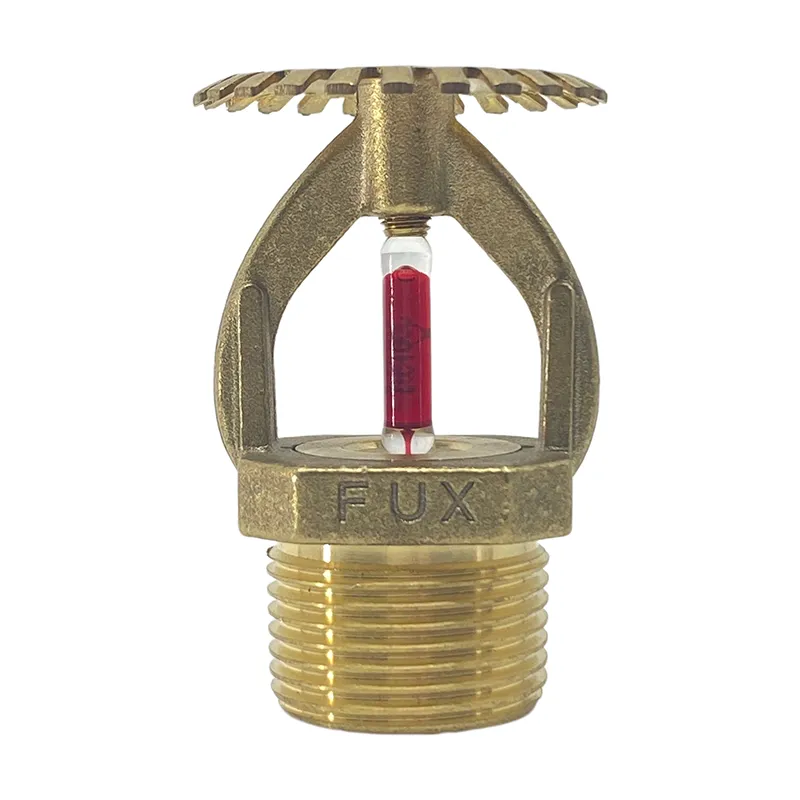

O aspersor vertical FUXEON® é um aspersor de extinção de incêndio de circuito fechado com bulbo de vidro, adequado para espaços abertos sem tetos falsos, complementando os aspersores suspensos montados no teto. A instalação vertical, contando com uma estrutura de distribuição de água parabólica cientificamente projetada, garante distribuição uniforme de água e alta eficiência de extinção de incêndio, resolvendo efetivamente os desafios de proteção contra incêndio em fábricas e armazéns de grande vão e de plano aberto, sem tetos suspensos, e está em conformidade com os padrões nacionais e internacionais de instalação de proteção contra incêndio.

Princípio de funcionamento

O componente de detecção central do aspersor é um bulbo de vidro de alta precisão preenchido com uma solução com alto coeficiente de expansão térmica. À temperatura ambiente, o bulbo de vidro suporta os componentes de vedação internos, garantindo a vedação geral e a resistência à pressão do aspersor e evitando vazamentos e mau funcionamento diários.

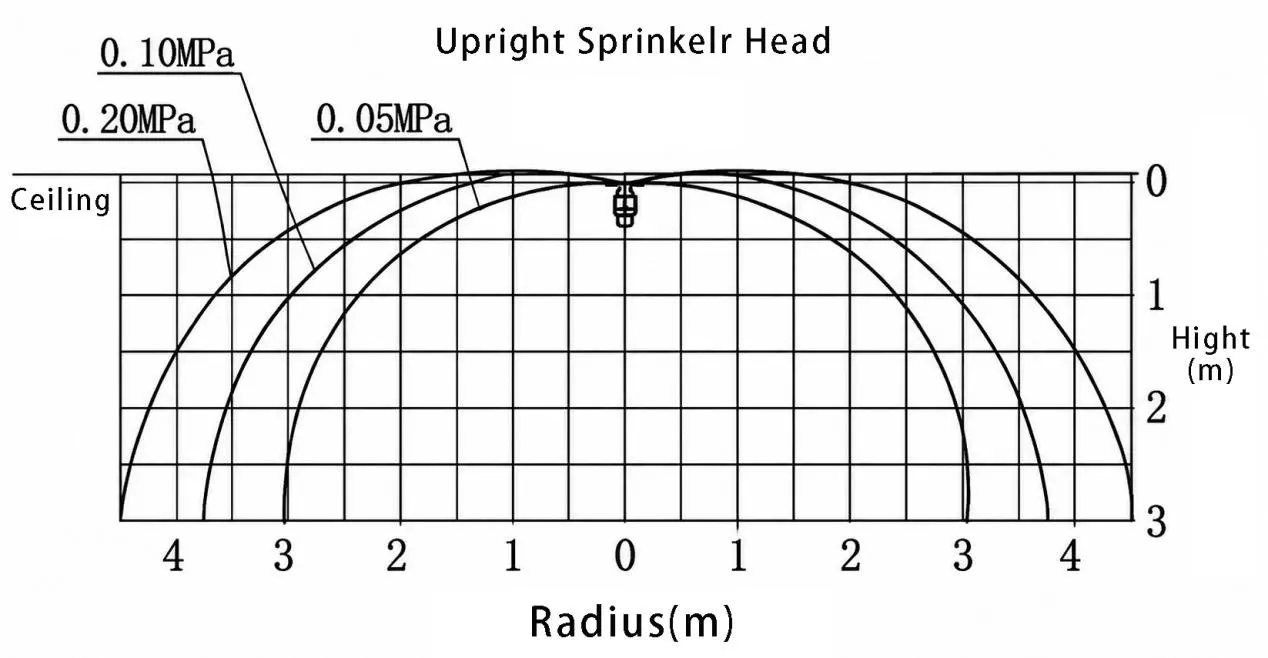

Em caso de incêndio, a temperatura ambiente aumenta rapidamente. A solução dentro do bulbo de vidro se expande devido ao calor e o bulbo explode instantaneamente ao atingir a temperatura nominal. O limite de vedação é liberado e a pressão da água na tubulação força a abertura dos componentes de vedação. O jato de água de alta pressão impacta a placa de respingos e se espalha em uma cortina de água parabólica uniforme, resfriando rapidamente a água e isolando-a do oxigênio, conseguindo uma extinção eficiente do incêndio e suprimindo a propagação do fogo.

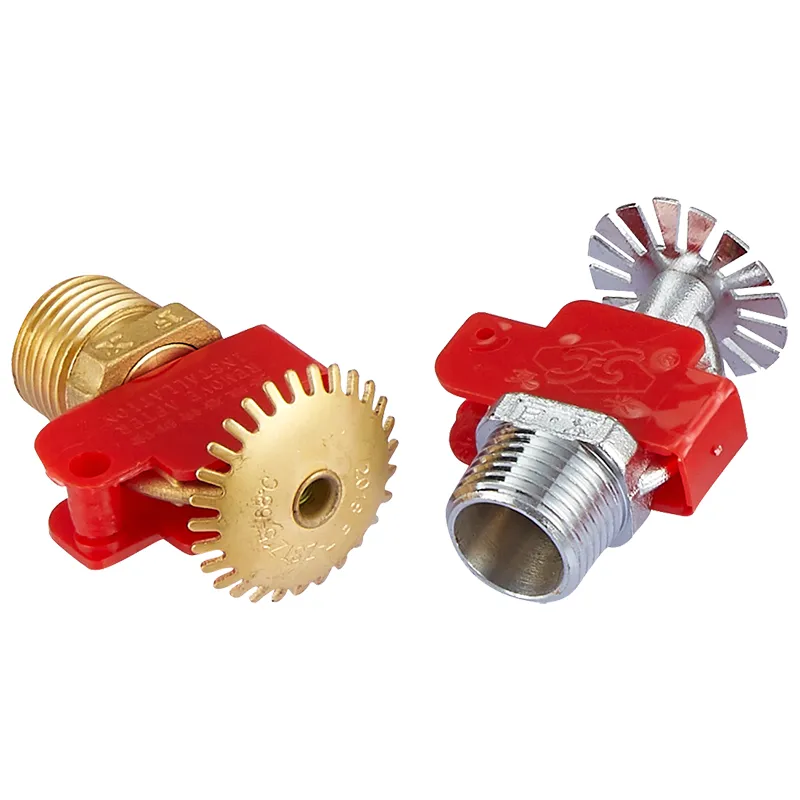

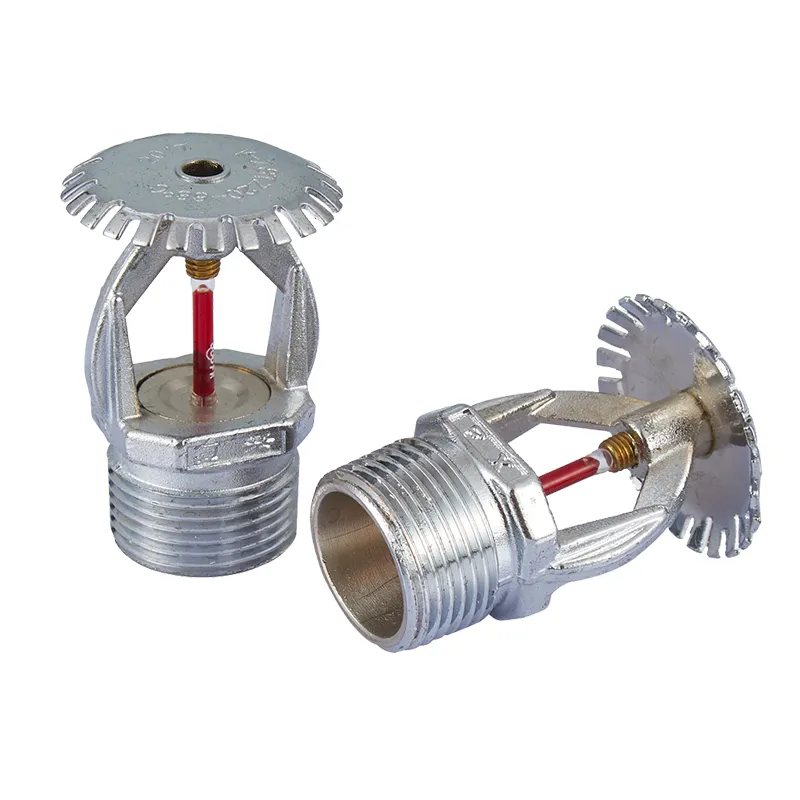

Parâmetros Técnicos e Modelos de Produto

Os aspersores verticais FUXEON® estão disponíveis em duas séries principais: DN15 com diâmetro K80 e DN20 com diâmetro K115. Estes incluem tipos de resposta padrão e resposta rápida, cobrindo múltiplas temperaturas nominais para se adaptar a diversas condições operacionais. O valor K é o coeficiente de vazão, que determina diretamente a saída de água do aspersor e a área de cobertura de extinção de incêndio.

Especificações: O modelo K80 possui vazão nominal de 80 litros/minuto (1,33 litros/segundo) sob pressão nominal, adequado para espaços de combate a incêndio de pequeno e médio porte; o modelo K115 possui vazão máxima de 115 litros/minuto (1,92 litros/segundo), oferecendo grande vazão de água e ampla cobertura, adequado para cenários de combate a incêndio de alto risco, como grandes fábricas e armazéns.

Principais vantagens do produto

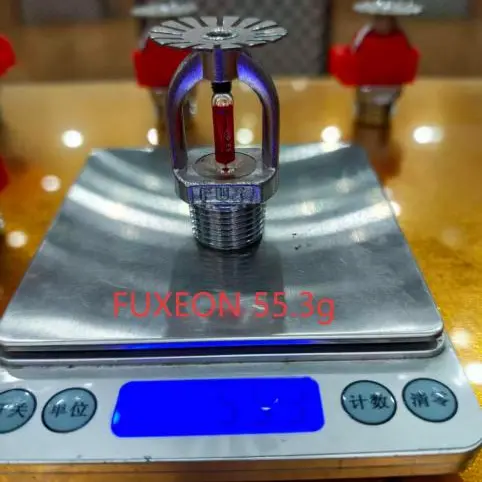

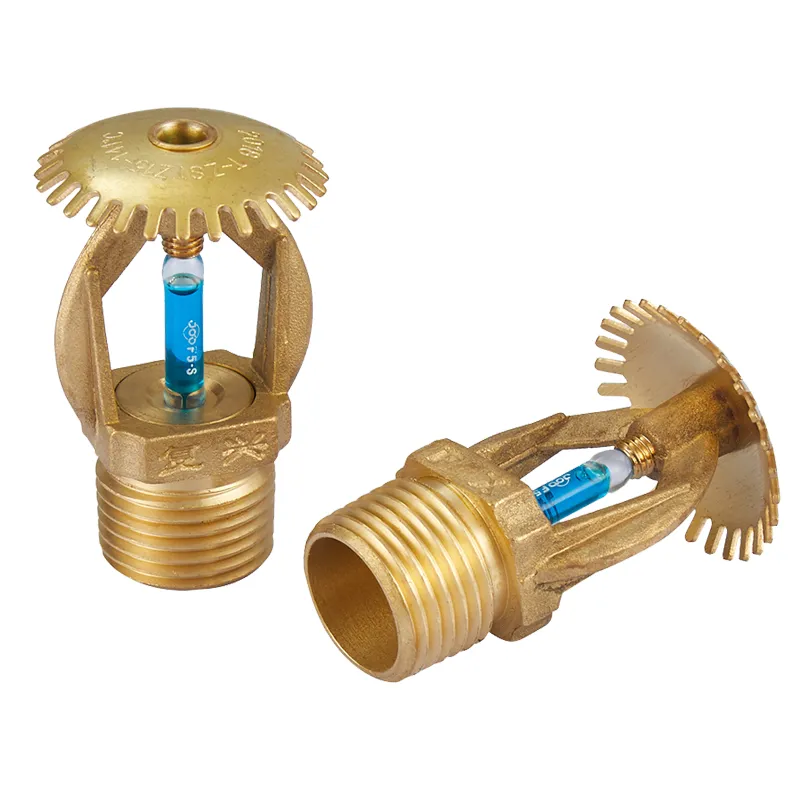

1. Construção totalmente em latão, robusta e durável, de alta segurança

Todos os sprinklers verticais contra incêndio FUXEON® são fabricados em latão puro. Muitos fabricantes do setor reduzem o uso de latão ou o substituem por liga de zinco para controlar custos, resultando em produtos propensos a quebras, corrosão e altas taxas de falhas. Este produto adota uma estrutura de peça única totalmente em latão, oferecendo alta resistência estrutural, resistência à pressão e resistência à corrosão, tornando-o adequado para ambientes industriais agressivos, como altas temperaturas e umidade. Elimina possíveis falhas de equipamento na origem do material, garantindo qualidade estável e confiável.

FUXEON

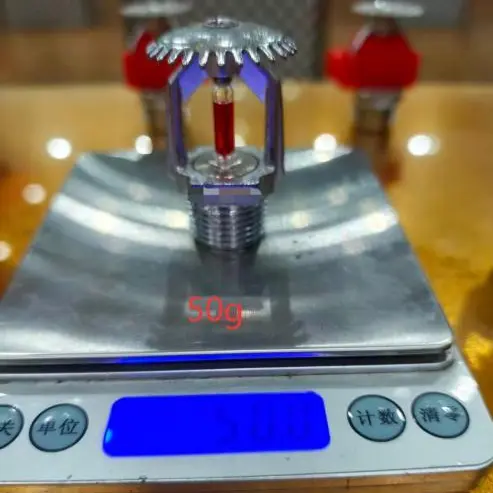

Outros

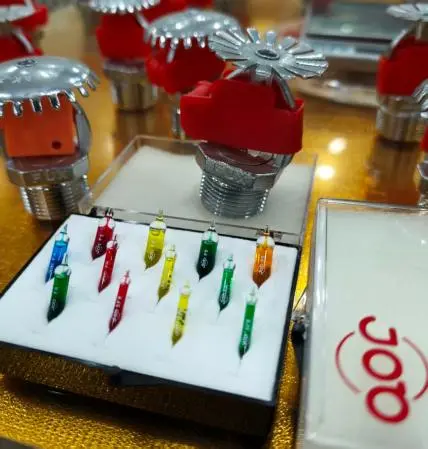

2. Lâmpadas de vidro JOB alemãs importadas: detecção precisa e resposta rápida

O bulbo de vidro com sensor de temperatura é um componente central do aspersor. Todos os produtos FUXEON® são equipados com lâmpadas de vidro com sensor de temperatura de alta precisão da renomada marca alemã JOB, oferecendo sensor de temperatura preciso, resposta térmica rápida e forte estabilidade de pressão. Ativa-se instantaneamente ao atingir a temperatura nominal, sem falsos disparos ou atrasos. Em comparação com lâmpadas de vidro inferiores no mercado, isso evita efetivamente o mau funcionamento do sensor e a quebra de pressão, garantindo uma ativação precisa durante incêndios repentinos.

3. Ampla gama de especificações e adaptabilidade

A linha de produtos abrange dois coeficientes de vazão e cinco configurações de temperatura nominal, oferecendo modos de resposta padrão e rápido. É adequado para diversas condições operacionais, incluindo ambientes internos de baixa temperatura, oficinas de alta temperatura e locais industriais especiais. As interfaces padronizadas são compatíveis com as principais tubulações de abastecimento de água de combate a incêndio, oferecendo grande versatilidade e adaptação flexível para atender às diversas necessidades de configuração de proteção contra incêndio de vários projetos.

Cenários de instalação aplicáveis

os aspersores verticais devem ser instalados em espaços abertos sem tetos falsos (porões, fábricas, armazéns, garagens, telhados de fábricas). Quando a altura livre do espaço aberto acima do teto suspenso exceder 800 mm e houver materiais inflamáveis, deverão ser instalados sprinklers verticais adicionais no espaço aberto para proteção secundária. Se o plano de decoração do teto interno ainda não estiver finalizado, uma interface de junção em T deve ser reservada com antecedência e selada com um plugue para facilitar modificações futuras.

Como instalar um sprinkler vertical?

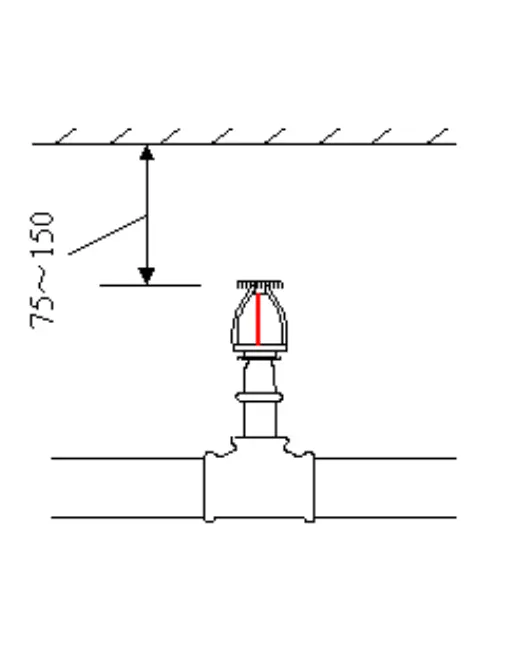

1. A distância de instalação vertical entre o aspersor e o teto deve ser estritamente controlada entre 75 mm e 150 mm para garantir uma distribuição ideal de água e efeitos de detecção de temperatura.

2. Quando a altura do tubo do ramal de abastecimento de água do sprinkler exceder 1000 mm, um suporte de reforço horizontal deve ser instalado para fixar o tubo e evitar deslocamento e tremor.

3. Todo o trabalho de instalação deve estar em conformidade com as especificações nacionais de construção de proteção contra incêndio e ser ajustado de acordo com as condições reais do local.

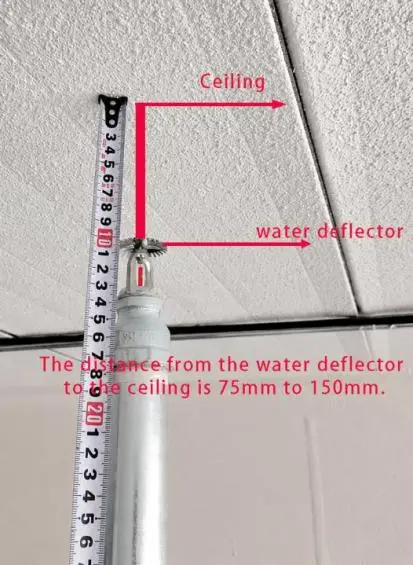

A distância de instalação do sprinkler vertical contra incêndio do teto deve ser de 75 mm a 150 mm.

Casos de aplicação de engenharia do mundo real

Caso 1: Projeto de proteção contra incêndio em garagem subterrânea da comunidade residencial de Suzhou

Uma grande comunidade residencial em Suzhou possui uma garagem subterrânea sem teto falso, o que representa riscos de incêndio, como a combustão espontânea de veículos elétricos. O projeto adotou sprinklers verticais de resposta padrão FUXEON® T-ZSTZ 115-68℃ em lotes, com espaçamento de 3,6 metros em áreas regulares e 2 metros em áreas de alto risco. Depois que o projeto foi colocado em uso, uma bateria de lítio entrou em combustão espontânea em um triciclo elétrico na garagem. Os aspersores foram ativados rapidamente em 10 segundos, formando uma cortina de água de cobertura total, extinguindo rapidamente o incêndio inicial, evitando efetivamente que o fogo se espalhasse e causando danos materiais significativos e garantindo a segurança pública da comunidade.

Caso 2: Projeto de renovação da área de escritórios de plano aberto para uma empresa de tecnologia na província de Zhejiang

Uma empresa de tecnologia na província de Zhejiang tinha uma área de escritório em plano aberto com telhado de cimento e sem decoração no teto suspenso. A área tinha equipamentos elétricos densos e representava risco de incêndio. O projeto selecionou sprinklers verticais de resposta rápida FUXEON® K-ZSTZ 80-68℃, distribuídos uniformemente ao longo da estrutura da viga e da coluna. O produto é altamente sensível à temperatura, pode responder rapidamente a incêndios iniciais de alta temperatura e o sistema opera de forma estável, passando com sucesso nas inspeções de segurança contra incêndio várias vezes, preenchendo a lacuna na proteção contra incêndio para espaços abertos sem tetos falsos.

Perguntas frequentes

Q1: Podem ser fornecidas amostras para teste e aceitação?

R: Sim. Oferecemos amostras grátis para os clientes usarem em testes de desempenho, inspeção de projetos e verificação de engenharia. Basta entrar em contato com nossa equipe de vendas para enviar suas necessidades e providenciaremos rapidamente a entrega expressa para ajudar os clientes a concluir a verificação do produto e a confirmação da solução.

Q2: Você oferece suporte a serviços OEM/ODM?

R: Sim. Como fabricante e fornecedor completo de produtos de proteção contra incêndio, fornecemos serviços de personalização de OEM e ODM de processo completo, atendendo às necessidades personalizadas dos clientes, como impressão de logotipo de marca, personalização de parâmetros e personalização de embalagens, adaptando-nos às necessidades de cooperação diferenciadas de distribuidores globais e clientes de engenharia.

Q3: Qual é a diferença entre aspersores de resposta rápida e de resposta padrão e como devo escolher?

R: A principal diferença entre os dois é o índice de resposta RTI e a velocidade de inicialização. A série de resposta rápida K80 (RTI≤50) possui uma velocidade de detecção mais rápida e é adequada para locais públicos densamente povoados, como garagens e áreas de escritórios; a série de resposta padrão K115 (RTI 50 ~ 80) tem desempenho estável e maior produção de água, adequada para grandes espaços e cenários de alto risco de incêndio, como fábricas e armazéns. Podemos fornecer consultoria de seleção profissional com base em cenários de aplicação específicos.
