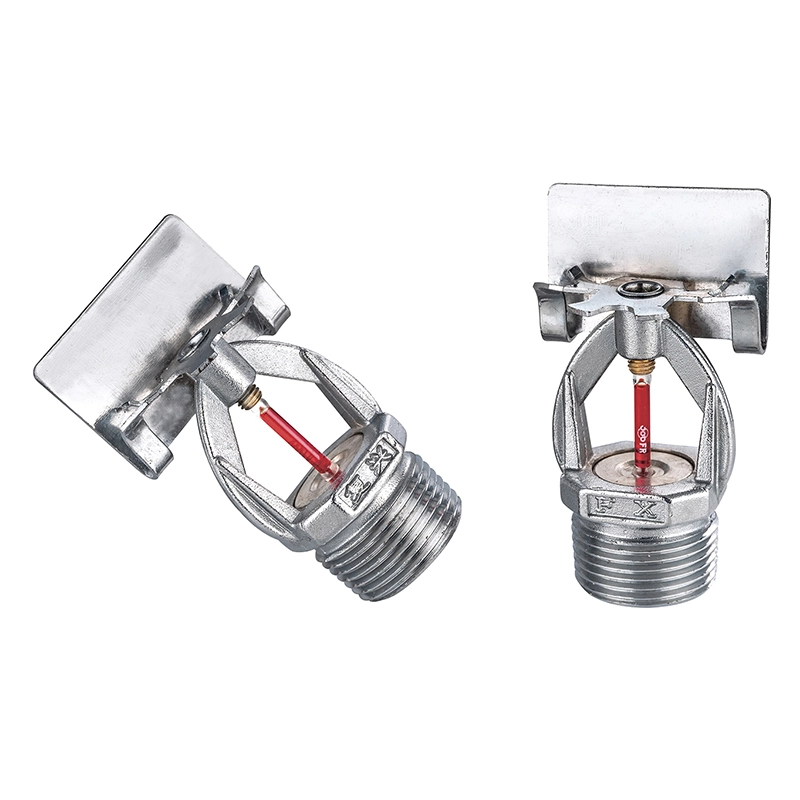

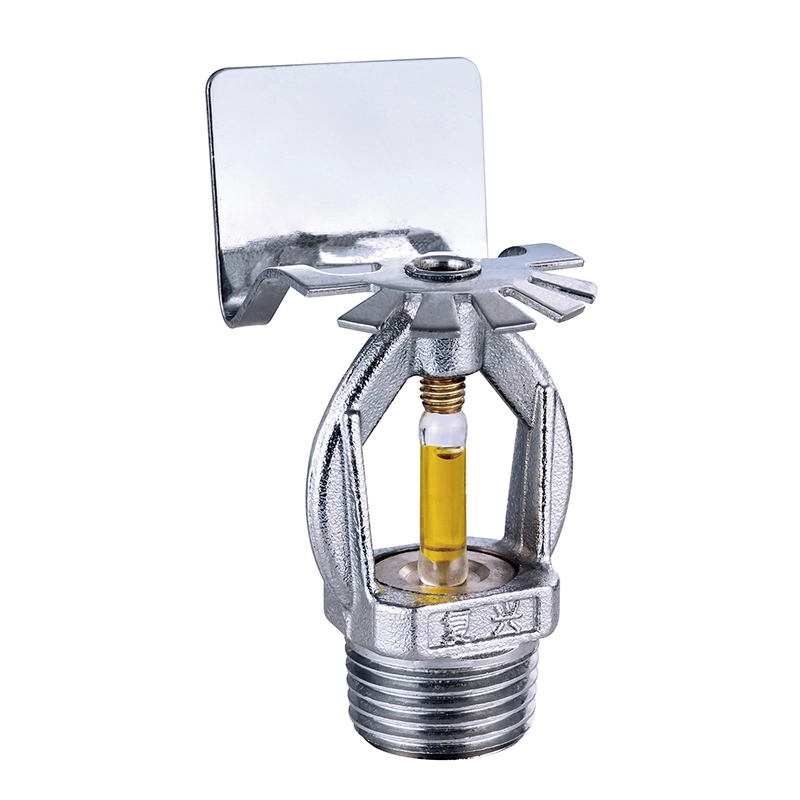

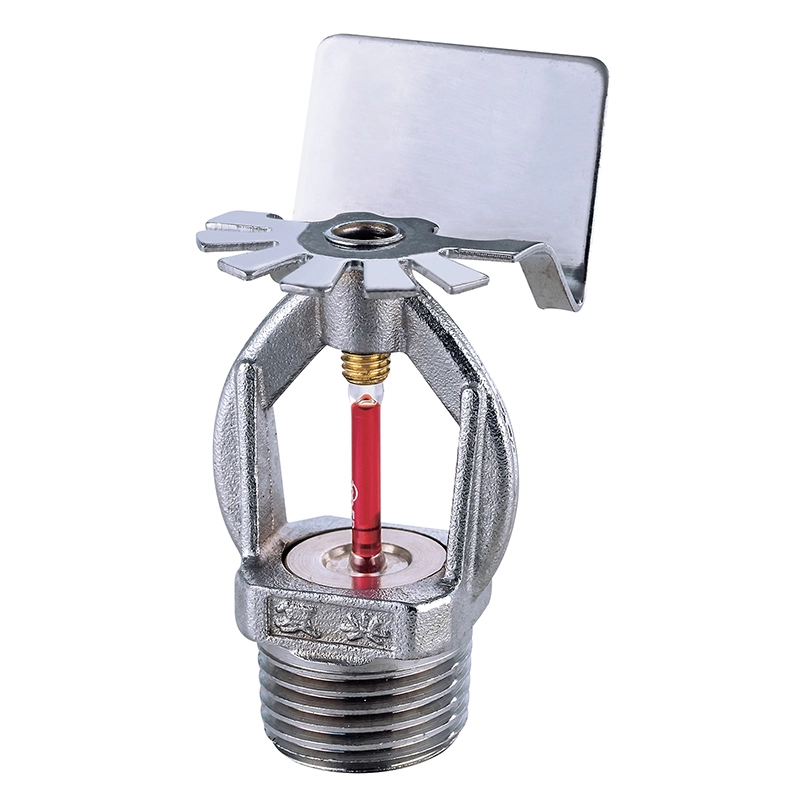

Aspersor de parede lateral

O sprinkler lateral usa um bulbo de vidro sensível ao calor para ser ativado quando a temperatura ambiente atinge a temperatura operacional especificada. As classificações de temperatura disponíveis incluem 57°C, 68°C, 79°C, 93°C e 141°C, permitindo a seleção de acordo com diferentes condições ambientais.

Padrão de pulverização

Distribuição Direcional

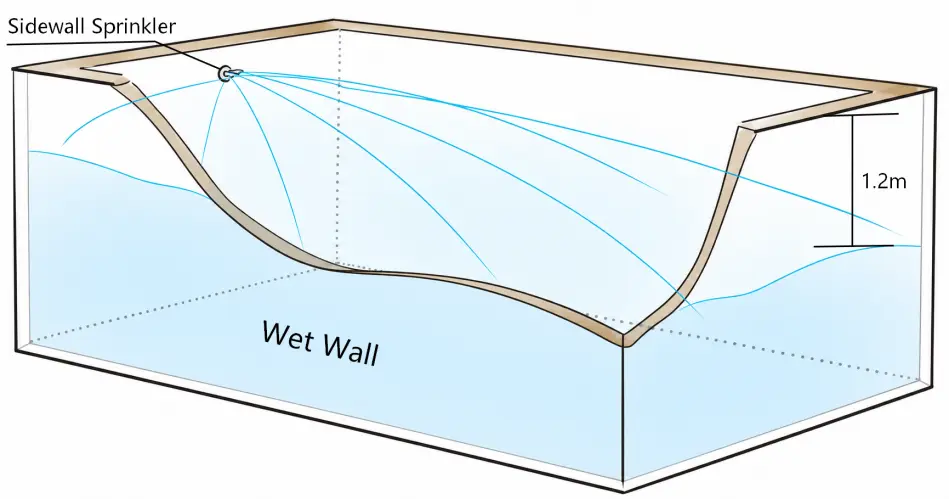

Quando ocorre um incêndio, a temperatura ambiente aumenta e o bulbo de vidro atinge sua temperatura nominal de ativação. O bulbo quebra e libera a coluna d'água, que atinge o defletor e é redirecionada para frente e para fora.

Ao contrário dos aspersores verticais ou pendentes com padrões de pulverização circularmente simétricos, o defletor direcional produz uma distribuição de água em forma de leque parabólico em direção à área protegida. O padrão de pulverização é, portanto, uma consideração importante ao determinar a posição da parede, o espaçamento dos sprinklers e a cobertura.

Requisitos de cobertura

O sprinkler lateral padrão destina-se a áreas de baixo risco. Seu uso em áreas de médio risco requer certificação especial aplicável e verificação de que o padrão de pulverização pode molhar a parede oposta e a parede final adjacente sob a pressão de trabalho do sprinkler.

A área de proteção real deve ser determinada de acordo com o padrão de projeto de proteção contra incêndio aplicável, o layout do edifício, o espaçamento dos sprinklers, as condições do teto e os requisitos hidráulicos.

Construção do Produto

Materiais Principais

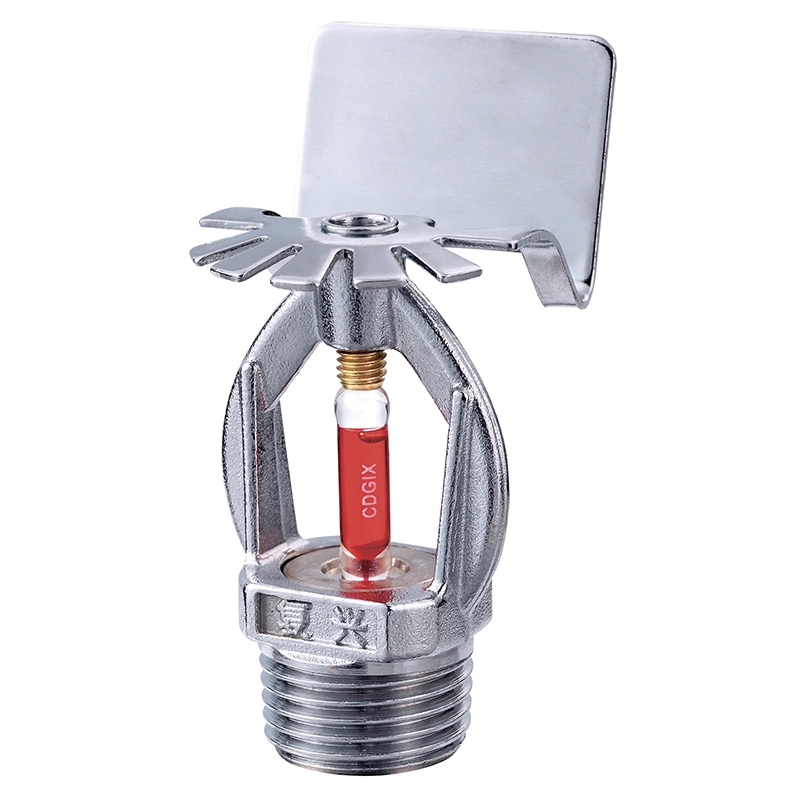

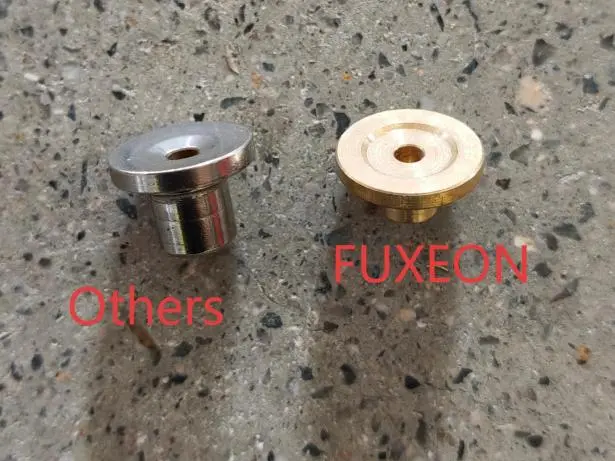

O aspersor FUXEON® consiste em uma estrutura de liga de cobre, bulbo de vidro sensível ao calor, vedações e defletor. A construção em liga de cobre oferece uma opção de material adequada para aplicações onde a resistência à corrosão e a capacidade de suportar pressão são importantes.

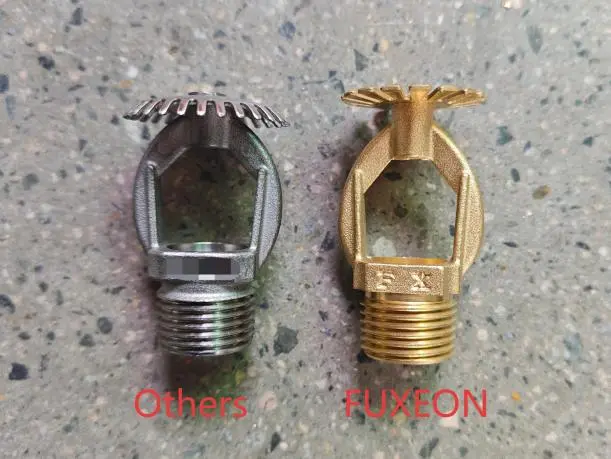

Alguns sprinklers de baixo custo usam liga de zinco na estrutura principal. Em comparação com a construção em liga de cobre, os produtos em liga de zinco podem ter menor resistência à corrosão e desempenho de resistência à pressão, o que pode afetar a vida útil em ambientes exigentes.

Elemento Térmico

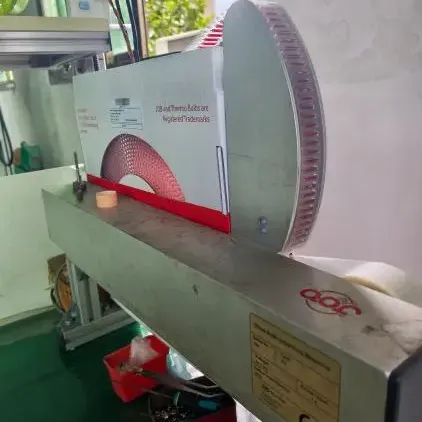

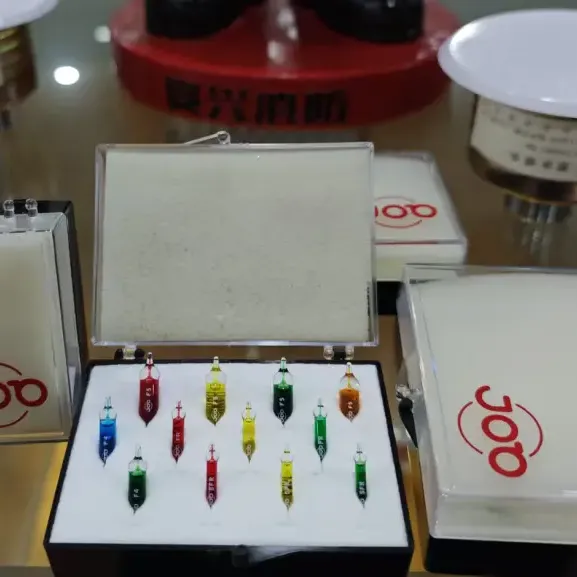

FUXEON® usa componentes termossensíveis JOB. O bulbo de vidro foi projetado para resposta térmica rápida e temperatura de ativação controlada, ajudando o sprinkler a responder quando a temperatura ambiente atinge a classificação especificada.

Esses componentes termossensíveis são usados ​​em edifícios de alto padrão, navios, instalações industriais e outros ambientes onde a confiabilidade da proteção contra incêndio é importante.

Dados Técnicos

Comparação de produtos

Diferentes configurações de sprinklers fornecem diferentes padrões de distribuição de água e opções de instalação. A comparação a seguir ajuda os compradores a avaliar se um sprinkler lateral, vertical ou pendente é mais adequado para um layout de edifício específico.

Instalação

Instalação na parede

O Sprinkler é instalado horizontalmente contra a parede no ramal de abastecimento de água. Seu defletor direciona a pulverização de água para a área protegida, produzindo uma distribuição parabólica unilateral.

Para edifícios residenciais, dormitórios, quartos de hotel, enfermarias médicas e edifícios de escritórios com telhados planos, a instalação na parede lateral pode ser usada quando permitido pelos requisitos de projeto de proteção contra incêndio aplicáveis.

Espaçamento de instalação

Como o sprinkler está posicionado próximo a uma parede e possui distribuição direcional de água, o espaçamento de instalação e a distância de proteção precisam levar em consideração a distância entre os sprinklers, as dimensões da sala e a localização da fonte potencial de incêndio mais desfavorável.

Para sistemas que utilizam duas fileiras de sprinklers laterais, os sprinklers devem ser dispostos em uma configuração escalonada quando exigido pela norma de projeto aplicável. Quando o vão interior excede a distância máxima de proteção proporcionada por duas filas opostas, poderá ser necessária uma fila adicional de sprinklers entre elas.

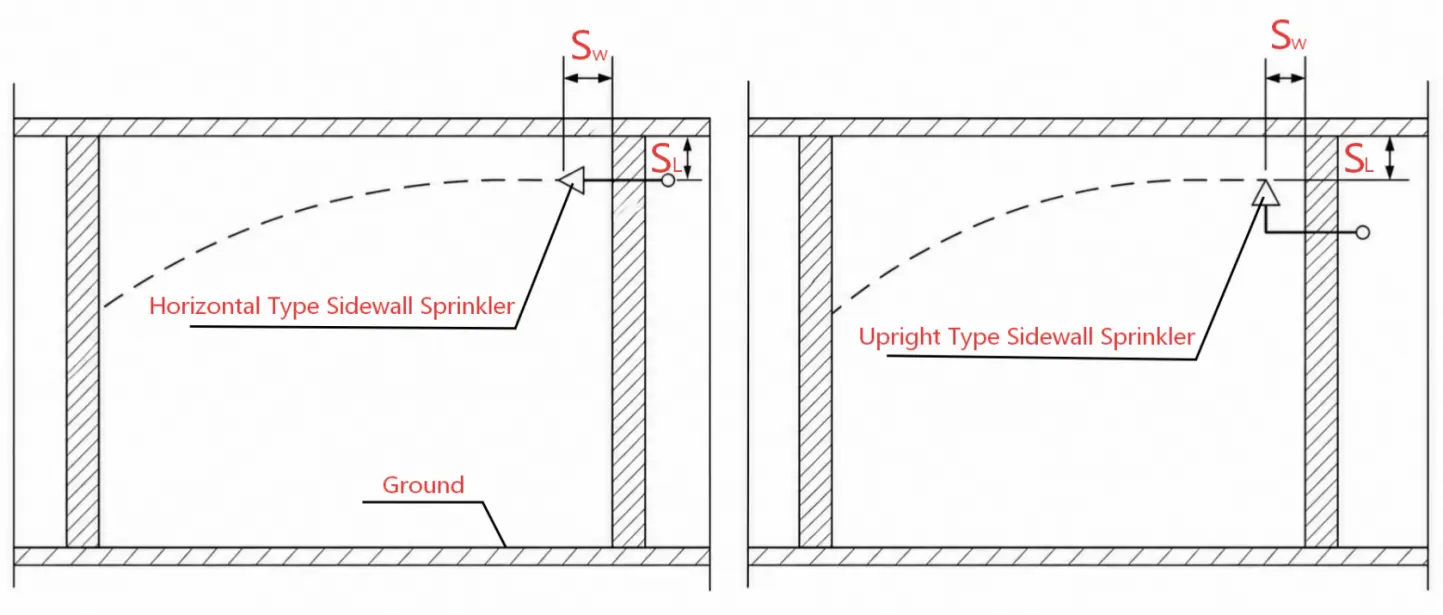

Posição do Defletor

A distância de instalação entre o defletor, o teto e a parede traseira afeta a distribuição da pulverização. Para aplicações de cobertura padrão, as dimensões de referência fornecidas são mostradas abaixo.

As dimensões reais da instalação devem ser confirmadas de acordo com o tipo de sprinkler, estrutura do edifício, norma de proteção contra incêndio aplicável e projeto de sistema aprovado.

Aplicativos

O sprinkler contra incêndio de parede lateral FUXEON® pode ser usado em edifícios residenciais, dormitórios, quartos de hóspedes de hotéis, enfermarias de edifícios médicos, edifícios de escritórios, navios e instalações industriais onde a instalação na parede lateral é permitida.

É particularmente útil em espaços onde a estrutura do teto, o layout arquitetônico ou a posição de instalação disponível tornam inadequada a instalação convencional de sprinklers suspensos.

Certificação

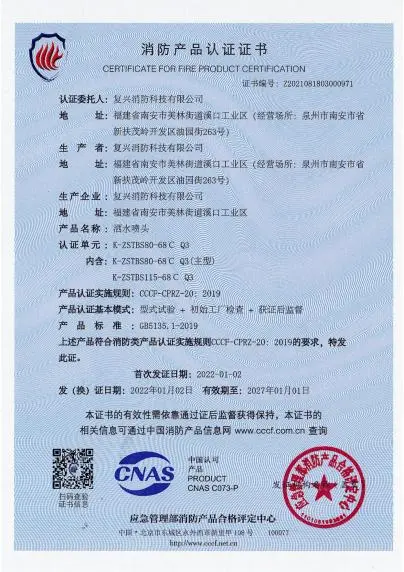

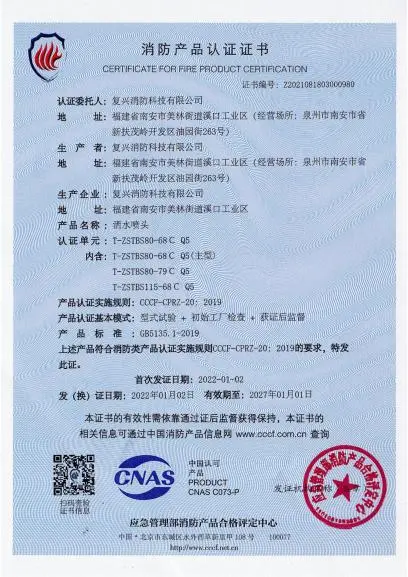

O sprinkler montado na parede FUXEON® obteve a certificação CCCF na China, fornecendo evidência de conformidade com os requisitos de produtos de proteção contra incêndio chineses aplicáveis.

A FUXEON® também opera com sistemas de gerenciamento certificados GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001:2018 e GB/T 27922-2011.

Guia de seleção

Classificação de temperatura

A classificação de temperatura deve ser selecionada de acordo com a temperatura ambiente normal ao redor do sprinkler e os requisitos do sistema de proteção contra incêndio. FUXEON® oferece opções de 57°C, 68°C, 79°C, 93°C e 141°C para diferentes ambientes de instalação.

Desenho de Cobertura

A seleção deve considerar as dimensões da sala, a altura do teto, a posição da parede, o espaçamento dos sprinklers, a cobertura necessária, as condições de abastecimento de água e os padrões aplicáveis ​​de proteção contra incêndio. O padrão de pulverização direcional significa que a posição do sprinkler deve ser confirmada cuidadosamente para garantir que as paredes protegidas e a área do piso recebam a distribuição de água necessária.

Perguntas frequentes

Onde pode ser instalado?

O sprinkler foi projetado para instalação horizontal contra uma parede e pode ser usado em edifícios residenciais, hoteleiros, médicos, de escritórios e outros edifícios adequados onde o projeto de proteção contra incêndio aplicável permita sprinklers de parede lateral.

Pode ser usado em áreas de médio risco?

Os modelos padrão destinam-se a áreas de baixo risco. O uso em áreas de risco médio requer certificação especial aplicável e verificação de que o sprinkler pode fornecer a umidade necessária nas paredes opostas e adjacentes sob as condições de trabalho especificadas.

Qual classificação de temperatura devo escolher?

A classificação de temperatura deve ser selecionada de acordo com a temperatura ambiente normal ao redor do sprinkler e os requisitos do sistema de proteção contra incêndio. As classificações disponíveis variam de 57°C a 141°C.

Qual é o tamanho da conexão?

Os modelos listados utilizam conexão BSP de 1/2" (DN15). Outras configurações deverão ser confirmadas com FUXEON® conforme o modelo requerido.

Você tem um MOQ?

Para produtos convencionais, FUXEON® suporta MOQ baixo. Os produtos OEM geralmente exigem um prazo de produção de 30 a 40 dias, dependendo dos requisitos personalizados.

Você oferece uma garantia?

Sim. A FUXEON® oferece garantia de 1 ano para seus produtos sprinklers de latão, sujeita aos termos de garantia aplicáveis.
