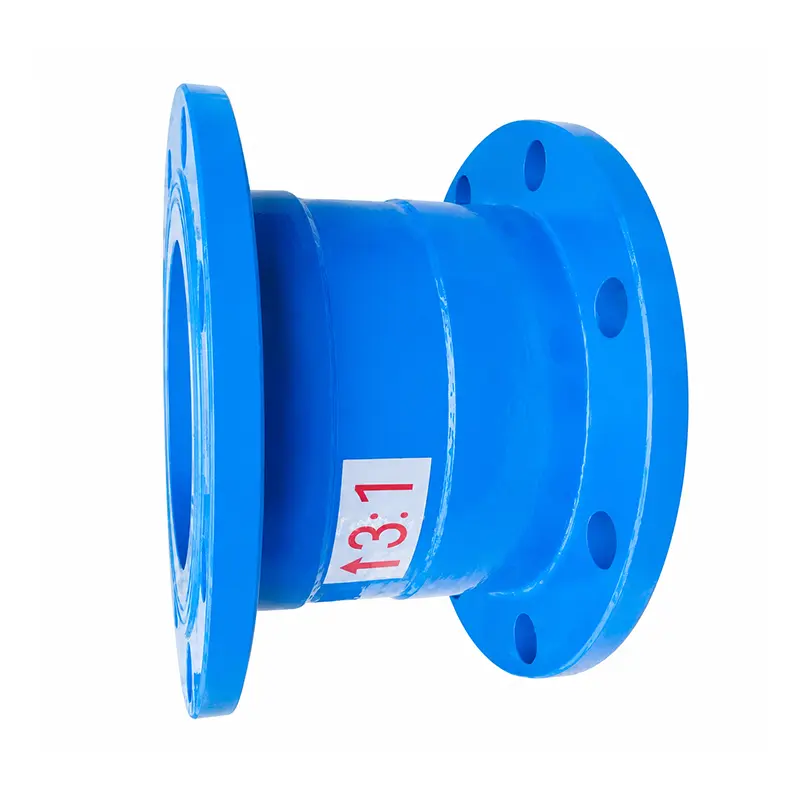

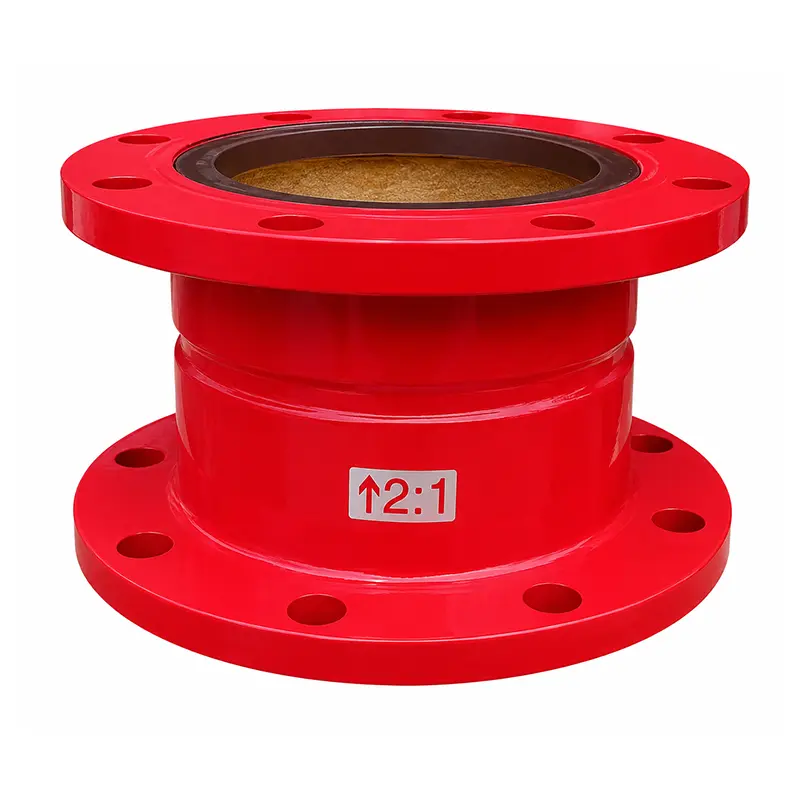

A válvula redutora de pressão de proporção FUXEON® fornece controle de pressão proporcional por meio de sua estrutura interna de pistão. Com taxas de pressão selecionáveis, uma pressão nominal de trabalho de 1,6 MPa, opções de materiais de ferro dúctil ou aço inoxidável e conexões flangeadas, é adequado para aplicações de abastecimento de água predial e industrial que exigem redução proporcional de pressão.

    O FUXEON®Válvula redutora de pressão de relaçãofoi projetado para reduzir a pressão da água usando a diferença entre as áreas de pressão efetiva em ambas as extremidades do pistão interno. Como um tipo especializado deválvula redutora de pressão, cria uma relação proporcional fixa entre a pressão de entrada e saída. É altamente adequado para metalurgia, petróleo, sistemas hidráulicos, unidades de teste de pressão de água, abastecimento de água residencial e sistemas de abastecimento de água em edifícios altos.

    As taxas de redução de pressão disponíveis incluem 2:1, 3:1, 4:1, 3:2 e 5:2. A válvula pode reduzir a pressão dinâmica e estática e é ideal para sistemas de tubulações à base de água que exigem controle de pressão proporcional.

    Princípio de funcionamento

    A válvula opera estritamente de acordo com o equilíbrio de forças entre as diferentes áreas efetivas do pistão. Como as duas áreas efetivas são diferentes, as pressões de entrada e saída mantêm uma relação proporcional predeterminada. Ao contrário das válvulas padrão, a pressão de saída muda com a pressão de entrada, em vez de permanecer completamente constante.

    P1×S1 = P2×S2
    P1/P2: Pressão de entrada e saída
    S1/S2: Áreas de pressão efetiva em ambas as extremidades do pistão

    A taxa de redução de pressão é determinada pelo núcleo da válvula interna e pela camisa do cilindro correspondentes. Diferentes dimensões dos componentes criam diferentes áreas de pressão efetiva. A relação é um parâmetro de projeto estrutural e não pode ser ajustada continuamente durante a operação. Uma relação de pressão diferente requer uma configuração correspondente do núcleo da válvula e da camisa do cilindro.

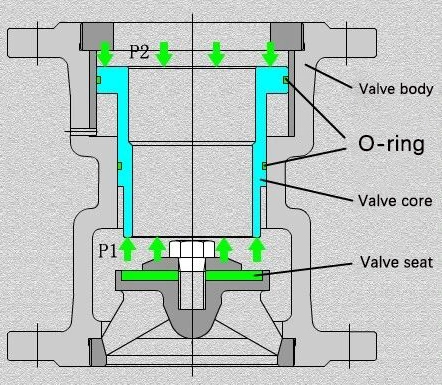

    Ratio Pressure Reducing Valve Structure

    Comparação de produtos: qual válvula você precisa?

    Diferentes projetos de válvulas redutoras de pressão são adequados para diferentes requisitos do sistema. A comparação a seguir ajuda os compradores a selecionar o método de controle de pressão apropriado.

    Válvula redutora de pressão de relação
    • Controle de pressãoRelação fixa da área do pistão interno
    • Pressão de saídaMuda proporcionalmente com a entrada
    • Taxa de pressãoRazão estrutural fixa
    • Complexidade do sistemaRelativamente simples
    • ManutençãoRelativamente baixo
    • Melhor paraZoneamento de pressão e relacionamentos fixos
    Válvula redutora de pressão ajustável
    • Controle de pressãoMecanismo de mola e válvula
    • Pressão de saídaMantém uma pressão predefinida
    • Taxa de pressãoAjustável
    • Complexidade do sistemaModerado
    • ManutençãoModerado
    • Melhor paraSistemas gerais de construção/industriais
    Válvula redutora de pressão operada por piloto
    • Controle de pressãoA válvula piloto controla a válvula principal
    • Pressão de saídaControlado através de sistema piloto
    • Taxa de pressãoAjustável
    • Complexidade do sistemaMais complexo
    • ManutençãoMaior devido aos componentes piloto
    • Melhor paraSistemas complexos e de grande fluxo

    Dados Técnicos

    Padrão
    GB/T 21386-2008
    Diâmetro Nominal
    Os tamanhos DN disponíveis deverão ser confirmados de acordo com o modelo selecionado
    Pressão nominal de trabalho
    1,6MPa
    Pressão Mínima de Abertura
    0,2 MPa para 2:1 / 0,3 MPa para 3:1
    Taxa de pressão
    2:1, 3:1, 4:1, 3:2, 5:2
    Material do corpo da válvula
    Ferro Dúctil, Aço Inoxidável
    Média e temperatura
    Água, ≤80°C
    Conexão
    Flangeado

    Desempenho e controle de qualidade

    O desempenho hidráulico é afetado pelo diâmetro nominal, pressão de entrada, razão de pressão, vazão e resistência da tubulação. À medida que o fluxo aumenta, a perda de pressão na válvula e na tubulação também pode mudar. Para uma seleção de engenharia precisa, o diâmetro nominal, a vazão operacional, a faixa de pressão de entrada e a pressão de saída necessária devem ser considerados em conjunto.

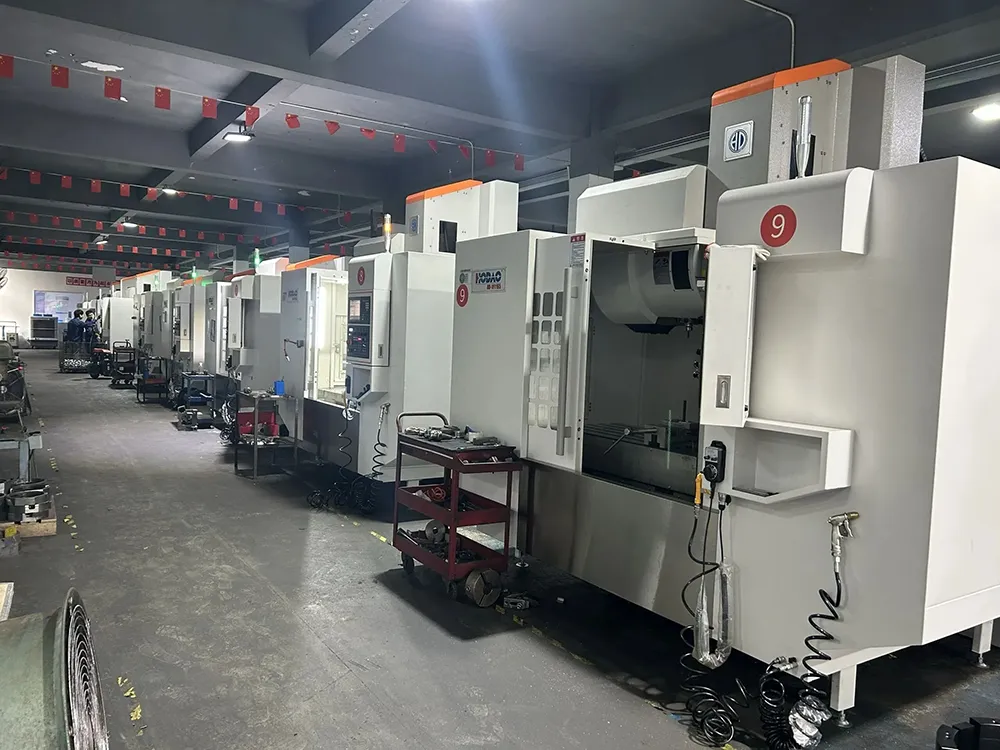

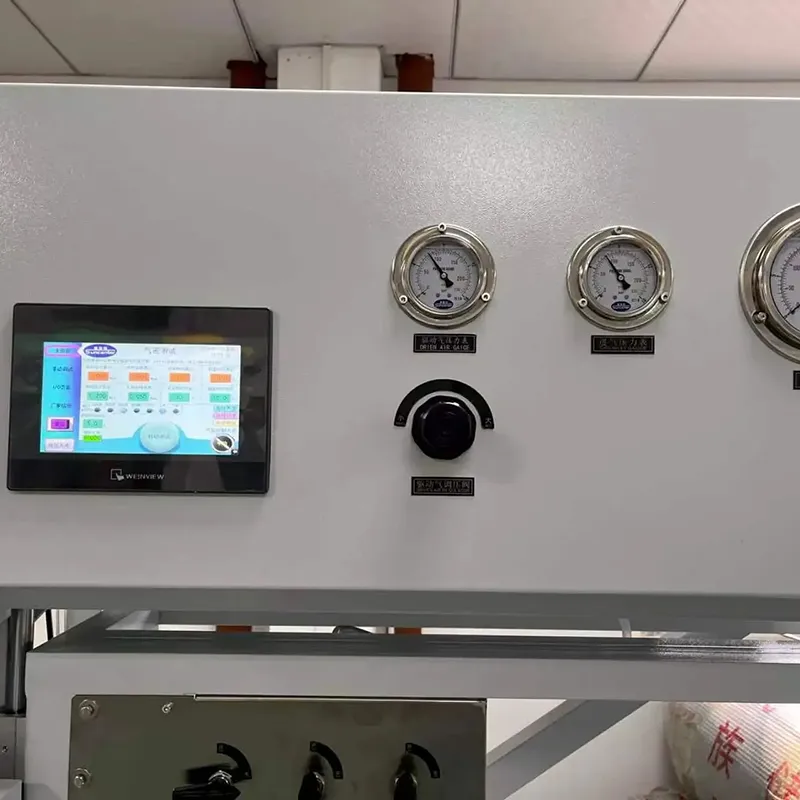

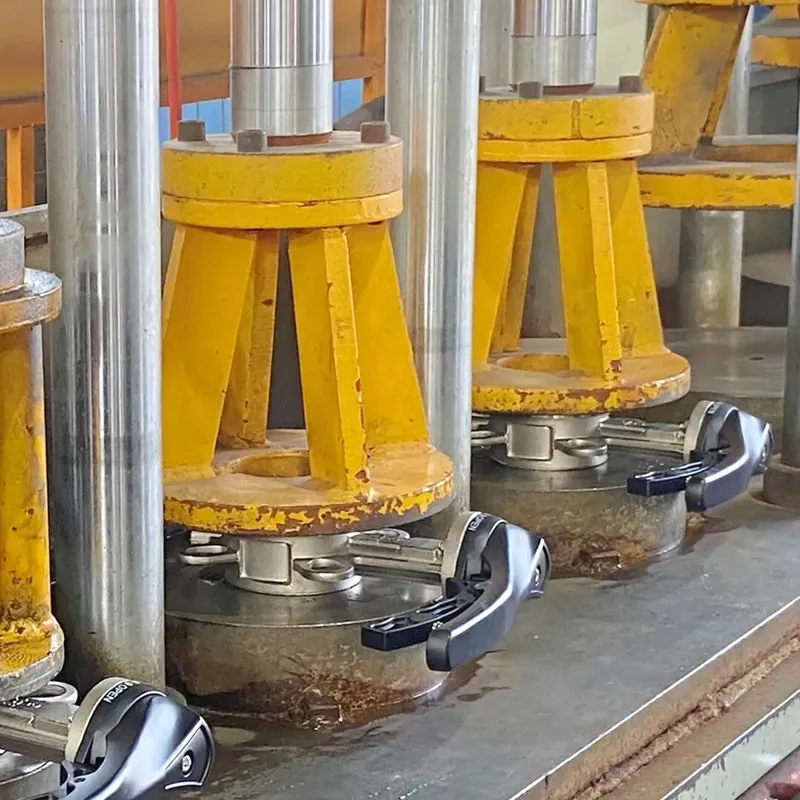

    A FUXEON® possui múltiplas instalações de usinagem e produção e pode fabricar vários milhares de válvulas redutoras de pressão por mês. Cada válvula acabada passa por umTeste de pressão de 2,4 MPa com período de retenção de 5 minutospara verificar a resistência da válvula e o desempenho da vedação antes da entrega. Nossas instalações comportamISO 9001, ISO 14001 e ISO 45001certificações.

    Ratio Pressure Reducing Valve Test Ratio Pressure Reducing Valve Production

    Requisitos de instalação

    ⚠️ Dicas cruciais de instalação

    1. A tubulação deve ser limpa antes da instalação. UMFiltro tipo YDEVE ser instalado a montante para evitar que detritos entrem na válvula.
    2. Válvulas de gavetaouválvulas borboletadeve ser instalado antes e depois da válvula para facilitar a manutenção.
    3. Para sistemas que necessitam de abastecimento contínuo de água, duas válvulas com o mesmo diâmetro nominal podem ser instaladas em paralelo.
    4. O pequeno orifício no corpo da válvula NÃO deve ficar voltado para cima, pois a entrada de água ou detritos no orifício pode afetar a operação da válvula.

    Aplicativos

    A válvula redutora de pressão de proporção é adequada para metalurgia, sistemas relacionados ao petróleo, sistemas hidráulicos, unidades de teste de pressão de água, sistemas residenciais de abastecimento de água e edifícios altos. É altamente eficaz em aplicações de zoneamento de pressão onde a pressão a jusante precisa manter uma relação estritamente proporcional com a pressão a montante, funcionando perfeitamente com o seubombas de incêndioou linhas de abastecimento municipais.

    Perguntas frequentes

    A proporção pode ser ajustada?

    Não. A taxa de redução de pressão é determinada pelas dimensões internas do núcleo da válvula e da camisa do cilindro. Para alterar a relação, a configuração do componente interno correspondente deve ser alterada.

    A pressão de saída é constante?

    Não. A pressão de saída muda proporcionalmente com a pressão de entrada de acordo com a taxa de redução de pressão predeterminada.

    Como a proporção é selecionada?

    Para sistemas domésticos de abastecimento de água, a proporção geralmente não é superior a 3:1; para sistemas de proteção contra incêndio, não mais que 4:1; e para sistemas de água quente sanitária, não superior a 2,5:1.

    Como o tamanho da válvula é selecionado?

    O diâmetro nominal deve ser selecionado com base no tamanho da tubulação, vazão, pressão de entrada, requisitos de pressão de saída e condições operacionais. Por favorentre em contato com nossos engenheirospara confirmar o tamanho do DN.
