Válvula de retenção silenciosa

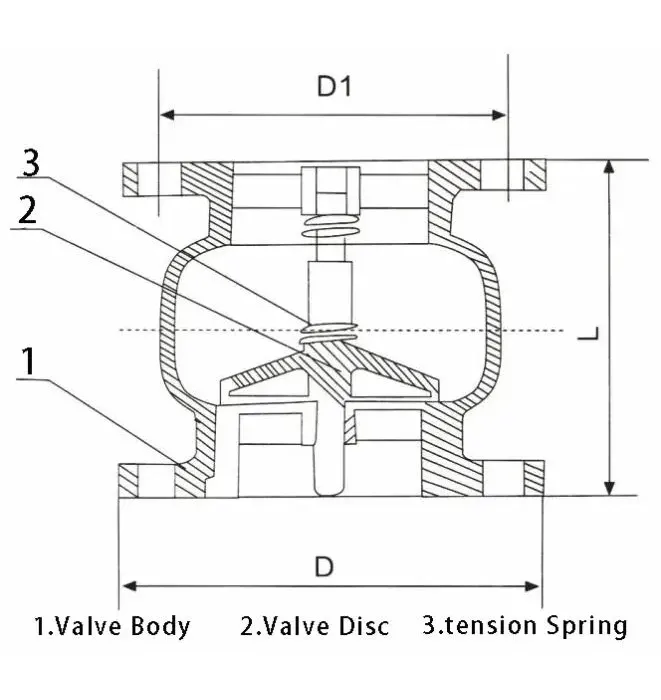

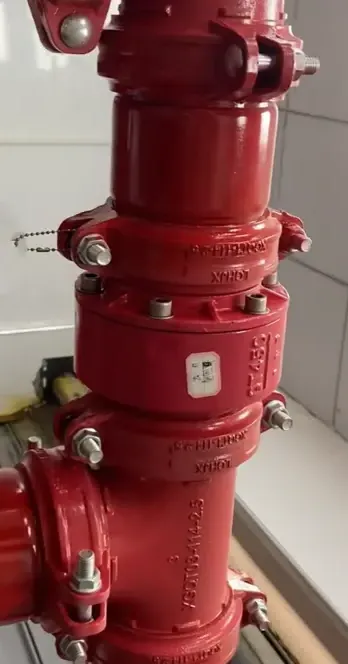

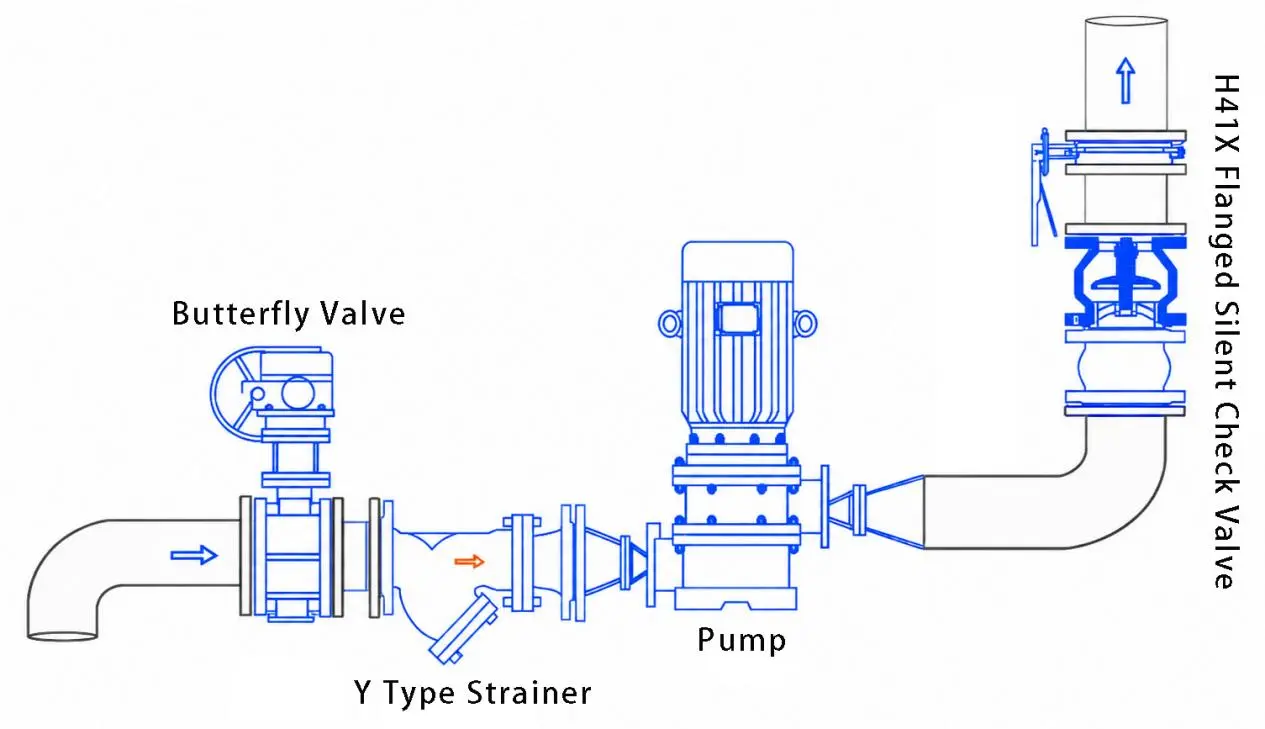

A válvula de retenção silenciosa FUXEON®, também conhecida como válvula unidirecional, pertence à categoria de válvula de retenção do tipo elevador. O produto adota uma estrutura otimizada do tipo elevador com reinicialização por mola, composta principalmente de corpo da válvula, disco da válvula, haste da válvula, mola e outros componentes principais. É convencionalmente instalado na tubulação de saída da bomba e é adequado para sistemas de água e tubulações auxiliares onde a pressão excede o limite do sistema. Este produto supera as deficiências das válvulas de retenção tradicionais, como alto ruído e impacto de golpe de aríete. Através de um design de fechamento de curso curto, ele consegue abertura e fechamento suaves e sem choques, além de operação silenciosa, resolvendo completamente problemas operacionais comuns, como refluxo de tubulações e reversão de equipamentos.

Parâmetros técnicos:

válvula de retenção silenciosa é uma válvula de retenção do tipo elevador, onde o rolamento central se move para cima e para baixo, portanto, são instalados principalmente verticalmente. Para núcleos de válvulas de guia dupla, a instalação horizontal também é possível. Porém, para válvulas de grande diâmetro, o peso do disco da válvula pode causar desgaste unilateral na luva guia, afetando gravemente o efeito de vedação. Portanto, a instalação vertical é recomendada para válvulas de grande diâmetro.

Qual é o princípio de funcionamento de uma válvula de retenção silenciosa?

A válvula de retenção silenciosa FUXEON® opera de forma totalmente automática com base na pressão média e em uma estrutura de reinicialização mecânica, não exigindo operação manual. Quando o meio flui para frente, a pressão do fluido abre o disco da válvula, permitindo o fluxo normal de água na tubulação. Quando a bomba para ou o meio mostra tendência de refluxo, o disco da válvula fecha rapidamente sob a ação combinada de sua própria gravidade, força de retorno da mola e pressão média reversa, bloqueando completamente o canal de refluxo do meio. Isto protege a bomba e o motor contra danos de rotação reversa e também permite o alívio seguro da pressão do recipiente da tubulação, garantindo a operação estável de todo o sistema de fluidos.

Principais recursos do produto:

1. Operação silenciosa, eliminando golpe de aríete

O produto adota um design de curso de fechamento curto, resultando em velocidade de refluxo média extremamente baixa no momento do fechamento. O processo de retorno por mola é suave e sem impacto mecânico. Ele suprime e elimina efetivamente o impacto do golpe de aríete e o ruído de vibração na tubulação, garantindo uma operação suave e silenciosa, atendendo aos requisitos de operação de baixo ruído de tubulações industriais e de construção de alto padrão.

2. Vedação estável, durável

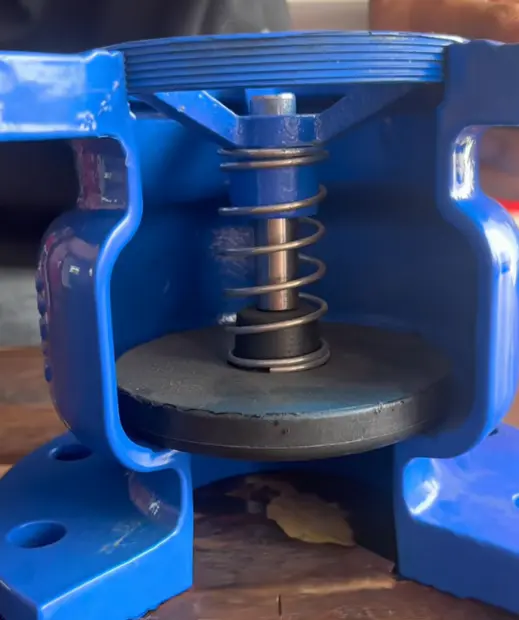

O disco da válvula utiliza uma estrutura de vedação macia de borracha, com o anel de vedação totalmente embutido no corpo da válvula, reduzindo significativamente a perda de vedação causada pela erosão média a longo prazo. Uma luva lubrificante não metálica é fornecida entre o eixo guia e a estrutura guia, tornando a abertura e o fechamento do disco da válvula mais suaves e flexíveis, eliminando falhas de travamento e gripagem e melhorando significativamente a estabilidade do produto e a vida útil.

3. Estrutura compacta e instalação flexível

A estrutura integrada do produto é compacta e ocupa pouco espaço, facilitando a montagem da tubulação e posterior manutenção. O núcleo da válvula adota uma estrutura de movimento de elevação para cima e para baixo, suportando a instalação vertical como padrão; modelos de núcleo de válvula de guia duplo de pequeno e médio diâmetro podem suportar instalação horizontal. Para válvulas de grande diâmetro (DN200-DN300), recomenda-se a instalação vertical para evitar desgaste unilateral da luva guia devido ao próprio peso do disco da válvula, garantindo desempenho de vedação a longo prazo.

4. Ampla adaptabilidade e forte versatilidade

Geralmente adequado para redes de abastecimento de água e drenagem de edifícios altos, abastecimento de água municipal e saídas de bombas. Com ajustes estruturais simples, pode ser utilizada como válvula de sucção, adaptando-se a diversas condições de tubulação e atendendo às necessidades de controle unidirecional de fluidos de diversos cenários em aplicações civis e industriais.

Caso real de aplicação de engenharia

Em 2025, um projeto de renovação de abastecimento de água e drenagem residencial de arranha-céus no leste da China selecionou um lote de válvula de retenção do tipo silenciosa FUXEON® DN150, instalada uniformemente na saída das bombas centralizadas de abastecimento de água da comunidade. Antes da atualização, as válvulas de retenção tradicionais existentes geravam fortes golpes de aríete e ruídos na tubulação quando a bomba d'água ligava e parava, afetando o ambiente de vida dos residentes. Além disso, o equipamento falhava frequentemente, resultando em elevados custos de manutenção.

Depois de substituir as válvulas pelas válvulas de retenção silenciosas FUXEON®, a estrutura de fechamento silencioso de curso curto do produto resolveu completamente os problemas de golpe de aríete e ruído. O ruído operacional da tubulação foi reduzido para menos de 55 decibéis, atendendo aos padrões de redução de ruído residencial. A estrutura de vedação suave elimina completamente o refluxo e as flutuações de pressão na tubulação. O equipamento tem funcionado de forma estável há mais de 12 meses, sem qualquer falha na vedação ou travamento da válvula. A taxa de falhas da unidade de bomba de água foi reduzida em 90%, economizando mais de 30.000 yuans em custos de manutenção de tubulações anualmente. Isto demonstra totalmente as vantagens de estabilidade, redução de ruído e economia de energia dos produtos FUXEON® em cenários de abastecimento de água residencial.

Perguntas frequentes

Q1: Como fazer a manutenção e a manutenção diária da válvula de retenção silenciosa FUXEON®?

Para garantir uma operação estável a longo prazo, recomenda-se aplicar óleo antiferrugem no canal de fluxo da válvula e na superfície de vedação a cada três meses para isolar manchas de poeira e água e evitar ferrugem e acúmulo de incrustações. Enquanto isso, o disco da válvula e a estrutura da mola são inspecionados trimestralmente para verificar se há desgaste, envelhecimento e problemas de travamento. As impurezas da tubulação são limpas regularmente para garantir abertura e fechamento flexíveis da válvula e vedação confiável.

P2: Em quais cenários as instalações de válvulas horizontais e verticais são adequadas?

O método de instalação ideal para as válvulas de retenção silenciosas FUXEON® é a instalação vertical, que proporciona a melhor estabilidade operacional. Os produtos com núcleo de válvula de guia duplo de pequeno diâmetro (DN40-DN150) são adequados para cenários com espaço vertical limitado e suportam instalação horizontal. Válvulas de grande diâmetro (DN200-DN300) não devem ser instaladas horizontalmente para evitar desgaste da luva guia pelo próprio peso do disco da válvula, causando falha na vedação e redução da vida útil; a instalação vertical é obrigatória.

Q3: Quais são as limitações das condições operacionais do produto?

Este produto é adequado apenas para meios à base de água, com temperatura operacional máxima de 80 ℃. É adequado para abastecimento e drenagem de água convencional e sistemas industriais de água circulante, suportando condições de pressão nominal de 1,0Mpa e 1,6Mpa. A pressão real da tubulação não deve exceder os parâmetros nominais. Ele pode ser usado em sistemas auxiliares para sobrepressão temporária de tubulações, mas não é adequado para meios altamente corrosivos e de alta temperatura, como óleo, gás ou corrosão química, para evitar danos à estrutura da vedação de borracha.
