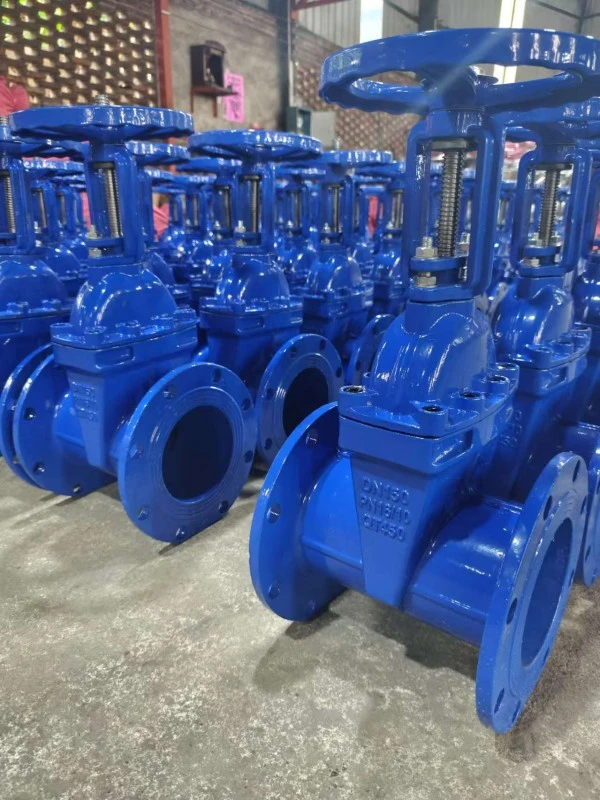

Válvula de gaveta OSY

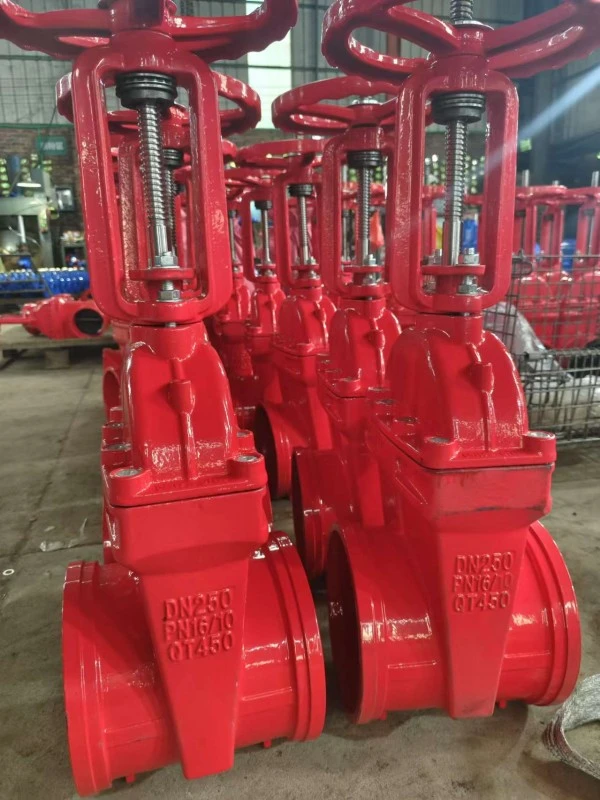

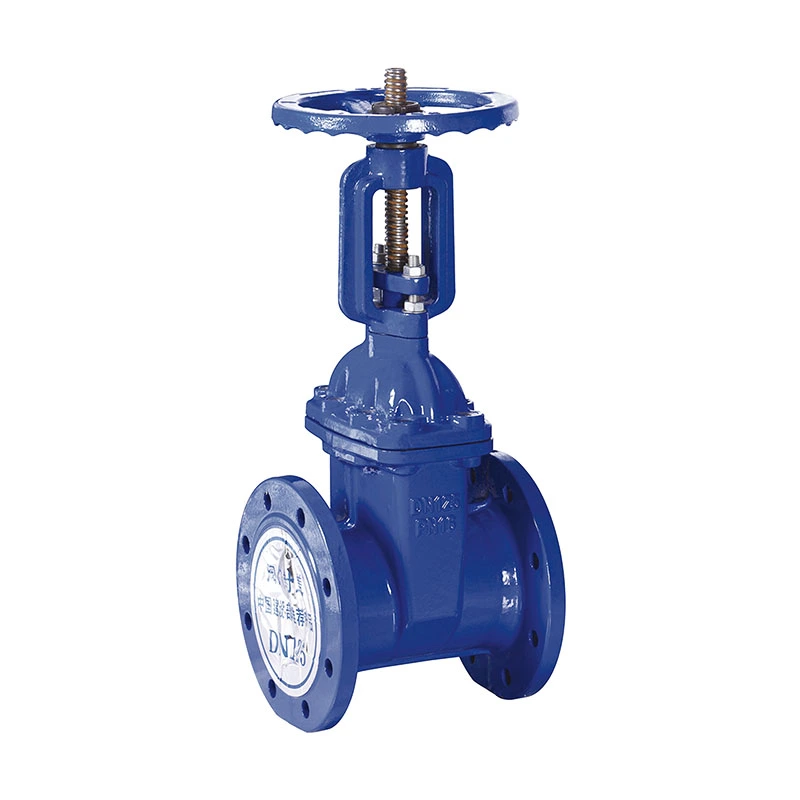

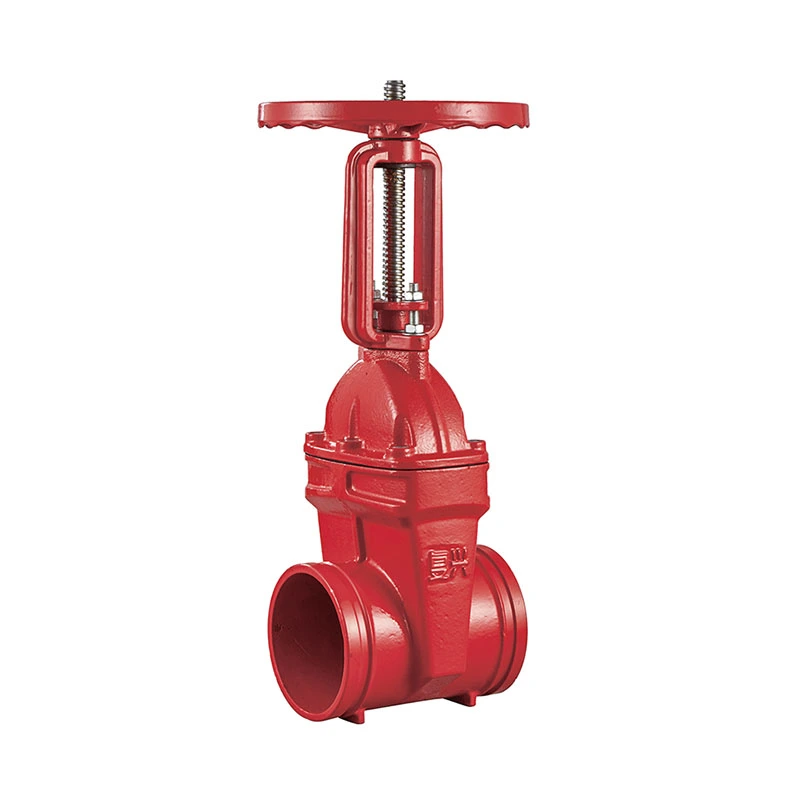

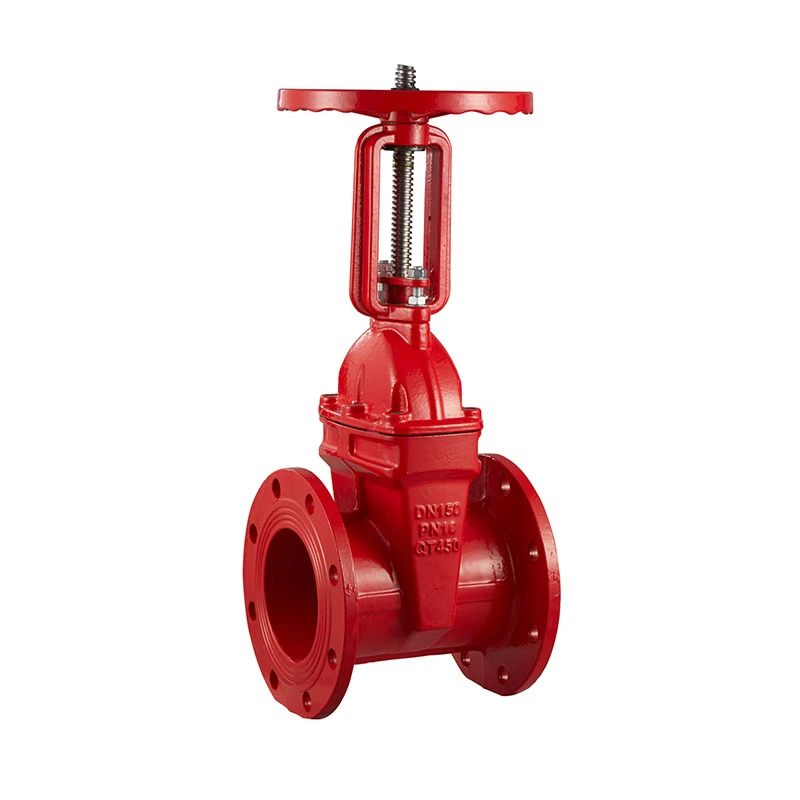

As partes de abertura e fechamento da válvula gaveta OSY são a placa gaveta, que se move perpendicularmente à direção do fluido, e a válvula gaveta só pode ser totalmente aberta ou totalmente fechada, não sendo usada para regular o fluxo de água. Devido ao seu design de haste exposta, a estrutura da haste exposta permite que o pessoal de manutenção veja visualmente o estado aberto da válvula e pode ser combinada com uma chave de monitoramento para uso em um sistema de alarme automático. Ela pode ser dividida em dois tipos de acordo com o método de conexão: válvula gaveta flangeada e válvula gaveta ranhurada.

Parâmetros

Campo de aplicação:

Em sistemas de sprinklers contra incêndio, as válvulas gaveta osy de ferro dúctil são geralmente instaladas antes do grupo de válvulas de alarme ou na tubulação principal de abastecimento de água do piso, usadas para controlar o fluxo de água no sistema de sprinklers. Geralmente está conectado à chave de monitoramento. Quando a válvula é fechada ou aberta, o centro de controle de incêndio exibirá um alarme ou sinal de status. Também é comumente utilizado em tubulações principais de abastecimento de água municipal, industrial e de infraestrutura, pois são feitas de ferro dúctil e aço inoxidável, com alta resistência, boa durabilidade e forte resistência à corrosão, garantindo o transporte normal de água, óleo e outros meios.

Nota: Durante a utilização, devem ser realizadas manutenções e inspeções regulares para garantir o seu correto funcionamento. Isto porque qualquer mau funcionamento ou falha da válvula pode causar sérios danos ao sistema de combate a incêndio e colocar em risco a propriedade e a segurança pessoal.

Perguntas frequentes

Q1: Para quais sistemas de tubulação a válvula gaveta osy flangeada é adequada?

R: As válvulas gaveta OSY (Outside Screw and Yoke) são amplamente aplicadas em sistemas de proteção contra incêndio, abastecimento e drenagem de água, oleodutos e gasodutos, sistemas de processos industriais e engenharia municipal. Eles são ideais para cenários que exigem fluxo total, fechamento hermético e status de ligação visual, especialmente redes de água contra incêndio, risers de sistemas de sprinklers, tubulações médias industriais e sistemas de controle de fluidos de alta pressão.

Q2: Que tipos de mídia estão sendo processados?

R: Eles são adequados para meios limpos, como água, óleo, gás e vapor, bem como líquidos corrosivos leves a moderados. As válvulas gaveta de haste ascendente em aço carbono são usadas para meios gerais, enquanto os modelos de aço inoxidável são adequados para meios corrosivos (por exemplo, líquidos químicos). Eles não são recomendados para meios com partículas sólidas grandes ou alta viscosidade, o que pode causar travamento da válvula.

Q3: Onde estão principalmente os principais recursos do design?

R: A principal vantagem é o design externo do parafuso - a haste e o garfo da válvula ficam fora do corpo da válvula, evitando o contato com o meio e reduzindo a corrosão. O indicador visual liga-desliga (haste ascendente/descendente) permite rápida confirmação do status da válvula, evitando operação incorreta. Eles têm design de passagem total com baixa resistência ao fluxo, desempenho de fechamento hermético e alta capacidade de suporte de pressão, adequado para operação estável a longo prazo.

Q4:Quais especificações e modelos estão disponíveis para seleção?

 ZSZF8-Q-50-16

 ZSZF8-Q-65-16

 ZSZF8-Q-80-16

 ZSZF8-Q-100-16

 ZSZF8-Q-200-16 (Modelo Principal)

Q5: As válvulas de assento resilientes são certificadas como produtos de proteção contra incêndio?

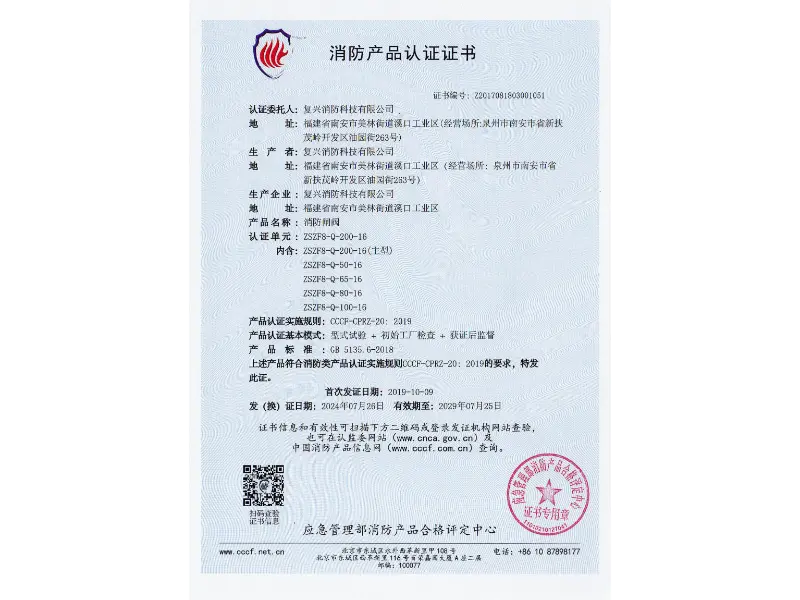

R: Em conformidade com os requisitos das Regras de implementação de certificação de produtos de proteção contra incêndio CCCF-CПRZ-20:2019, eles foram aprovados na certificação nacional de produtos de proteção contra incêndio, que é obtida por meio de testes de tipo, inspeções iniciais de fábrica e fabricação de supervisão pós-certificação.
