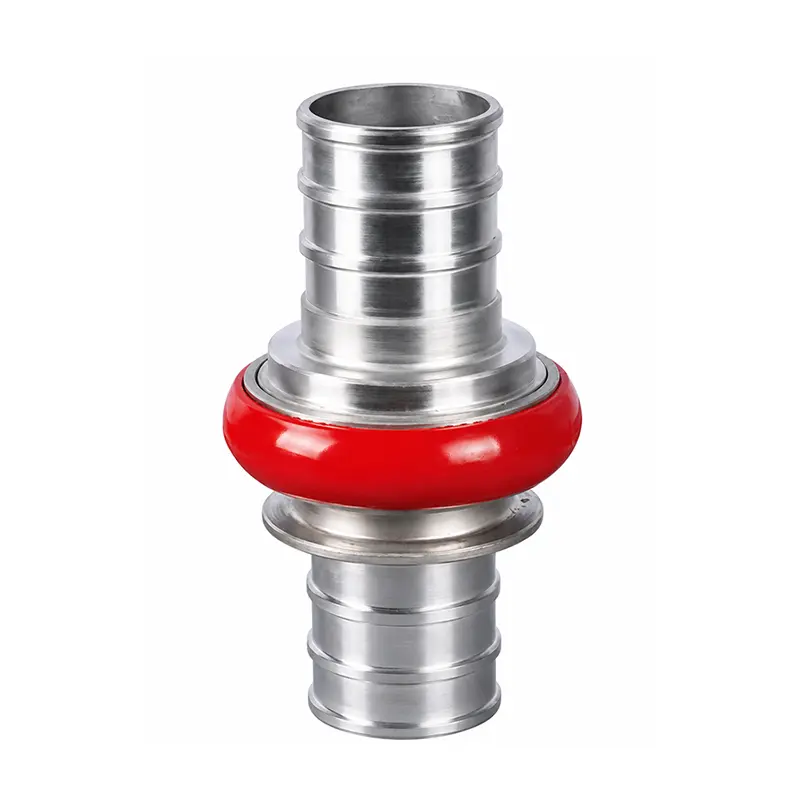

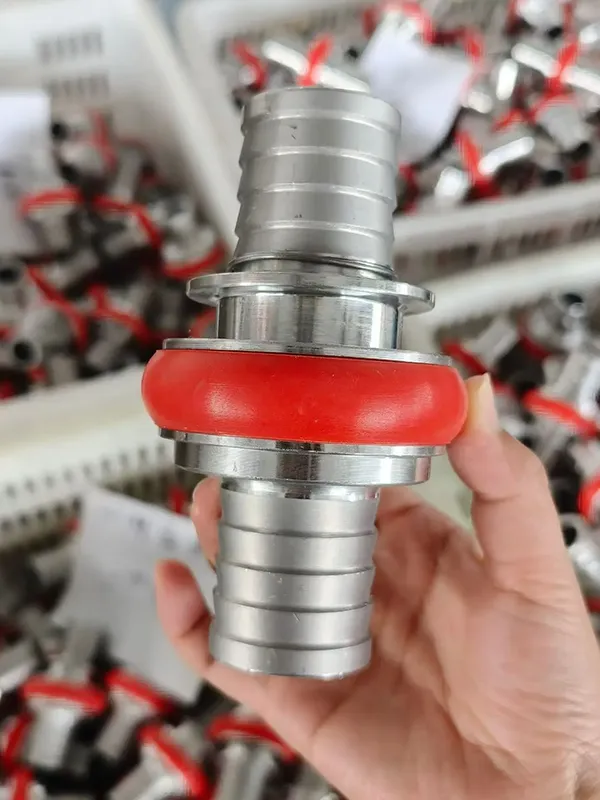

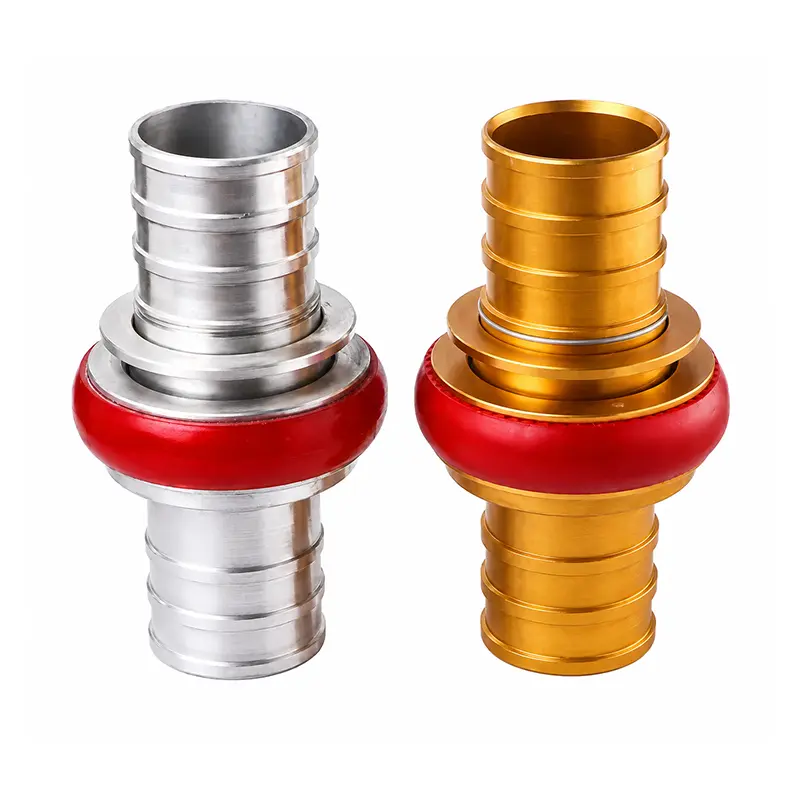

O acoplamento FUXEON® JIS Machino é um componente de conexão rápida projetado para conectar mangueiras de incêndio, caminhões de bombeiros, válvulas de pouso, hidrantes e bicos. Ele usa um controle deslizante interno e uma estrutura de travamento de slot para fornecer uma conexão rápida sem as múltiplas rotações exigidas pelas interfaces rosqueadas convencionais.
OAcoplamento Machino JISé comumente fornecido nos tamanhos DN40, DN50 e DN65, com tamanhos adicionais disponíveis de acordo com os requisitos do projeto. Sua conexão tipo push permite que os operadores conectem e desconectemmangueiras de incêndiorapidamente, o que é particularmente útil durante operações de combate a incêndios onde o tempo de conexão é crítico.
Os produtos FUXEON® são fabricados sob sistemas de gestão certificados, incluindo GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001:2018 e GB/T 27922-2011.Veja nossas certificações.
Estrutura e mecanismo de conexão
O acoplamento da mangueira de incêndio machino usa uma mola interna de precisão para empurrar um controle deslizante na ranhura correspondente depois que os componentes macho e fêmea são conectados. Esta estrutura de travamento mecânico protege a junta durante a operação, enquanto um anel de vedação de borracha premium fornece uma vedação à prova de vazamentos entre os componentes conectados.
1
Insira a extremidade macho
O operador insere a extremidade macho na conexão fêmea correspondente (como umhidranteoubocal de fogo) até que o mecanismo de travamento encaixe com segurança.
2
Bloqueio e vedação automáticos
O controle deslizante interno com mola trava no slot. A estrutura antiderrapante de vários estágios mantém o engate adequado e o anel de borracha garante uma vedação hermética.
3
Desconexão rápida
Para desconectar, basta pressionar o mecanismo de anel no lado macho para retrair o controle deslizante interno. A conexão se separa instantaneamente sem girar nenhuma interface encadeada.
Dados Técnicos
Parâmetro
Especificação
Padrão
JIS B 9911
Tamanho
1 1/2", 2", 2,5", 3"; outros tamanhos disponíveis sob consulta
Tamanhos nominais comuns
DN40, DN50, DN65
Pressão de Trabalho
16 barras
Meio de trabalho
Água, mistura de espuma
Material
Latão, alumínio, aço inoxidável
Anel de vedação
Borracha
Método de fundição
Fundição sob pressão, fundição por gravidade, forjamento
Tratamento de superfície
Moagem Vibratória, Anodização
Tipo de conexão
Conexão rápida tipo push
Guia de seleção de materiais

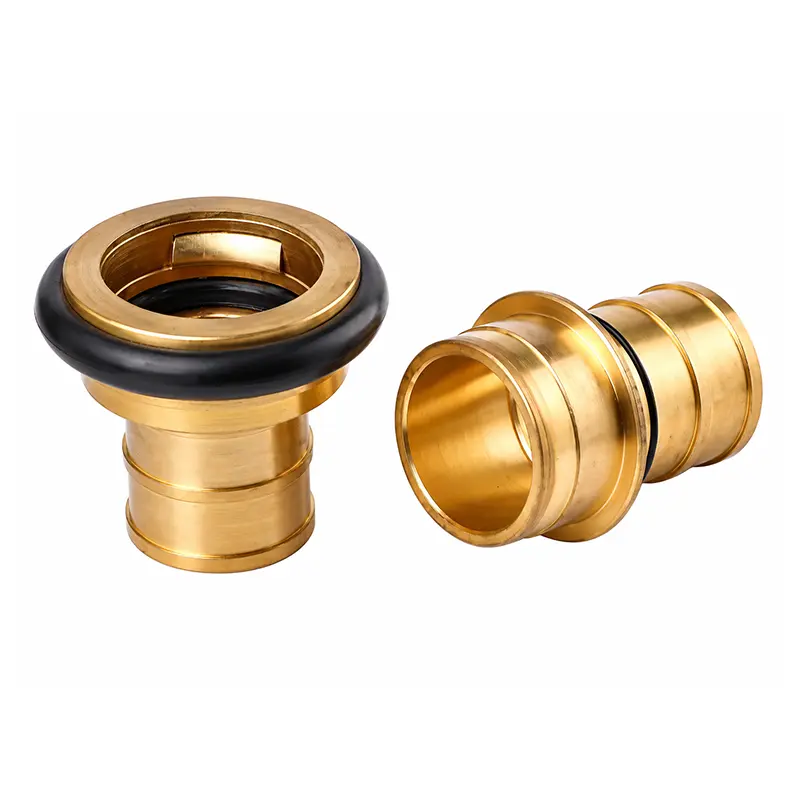

O acoplamento FUXEON® JIS Machino está disponível em latão, alumínio e aço inoxidável. A seleção do material afeta o peso do conector, a resistência mecânica, a resistência à corrosão, o ambiente de serviço e o custo de aquisição.
Latão
Densidade Típica~8,4–8,7 g/cm³
Resistência à tracção~300–550 MPa
PesoPesado
Corrosão Res.Bom
CustoMédio-Alto
AplicativoCombate a incêndios geral
Liga de alumínio
Densidade Típica~2,7–2,8 g/cm³
Resistência à tracção~150–310MPa
PesoLeve
Corrosão Res.Bom
CustoMédio
AplicativoEquipamento portátil
Aço inoxidável
Densidade Típica~7,9–8,0 g/cm³
Resistência à tracção~500–600MPa
PesoPesado
Corrosão Res.Excelente
CustoAlto
AplicativoAmbientes corrosivos
Fabricação e verificação de qualidade

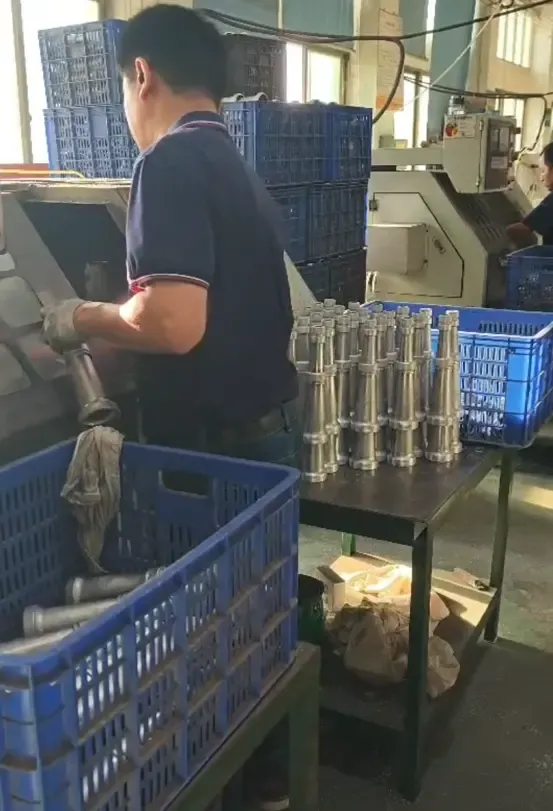

A FUXEON® opera sua própria fábrica de conectores para mangueiras de incêndio, permitindo que os cronogramas de produção sejam ajustados de acordo com os requisitos do pedido, sem depender de agentes ou distribuidores. O processo de fabricação suporta fundição sob pressão, fundição por gravidade e forjamento, permitindo que diferentes materiais, tamanhos e configurações estruturais sejam produzidos de acordo com os requisitos da aplicação.

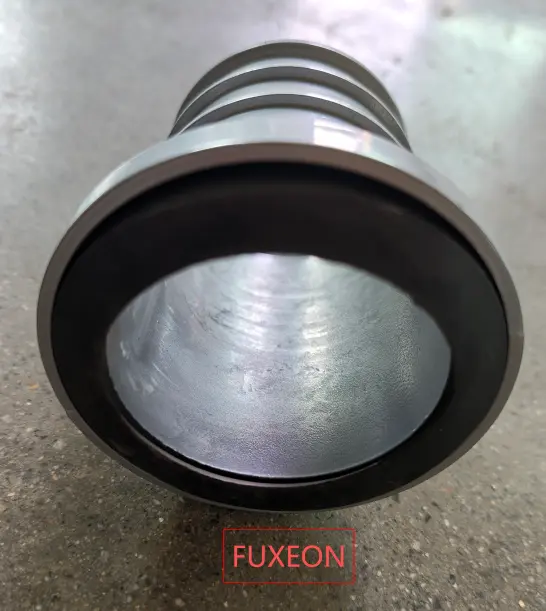

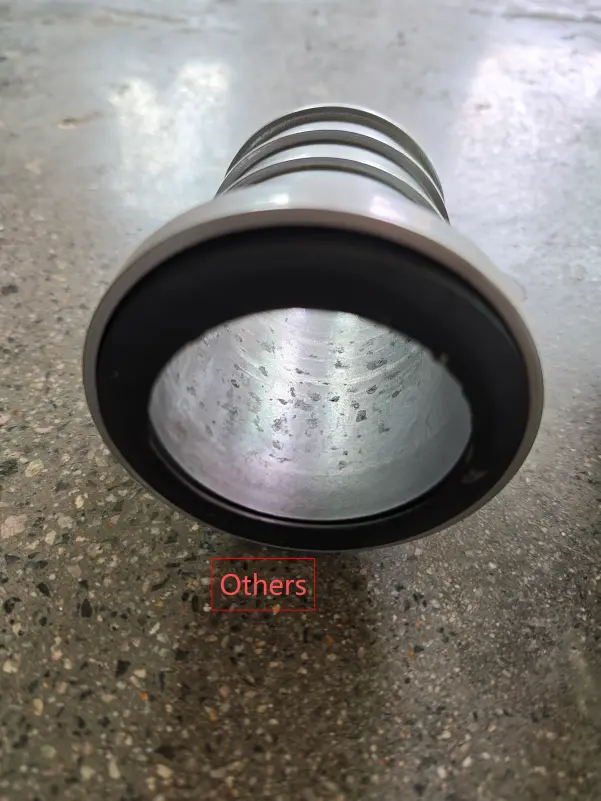

As paredes internas dos conectores de mangueira de incêndio FUXEON® são processadas para fornecer uma superfície interna lisa. O acabamento superficial adequado ajuda a reduzir áreas ásperas que podem reter contaminantes ou criar pontos de corrosão localizados. Para projetos customizados, a FUXEON® oferece suporte a serviços OEM/ODM para tamanhos especiais e estruturas não padronizadas de acordo com desenhos do cliente ou requisitos técnicos.

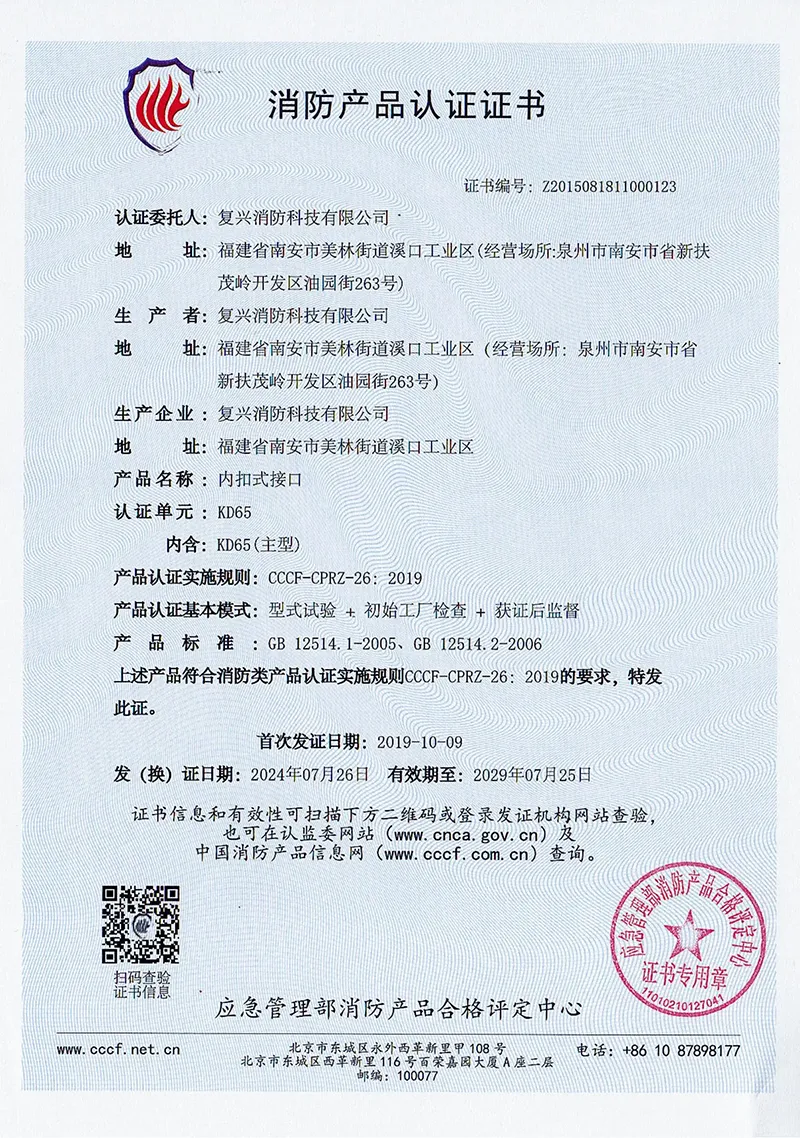

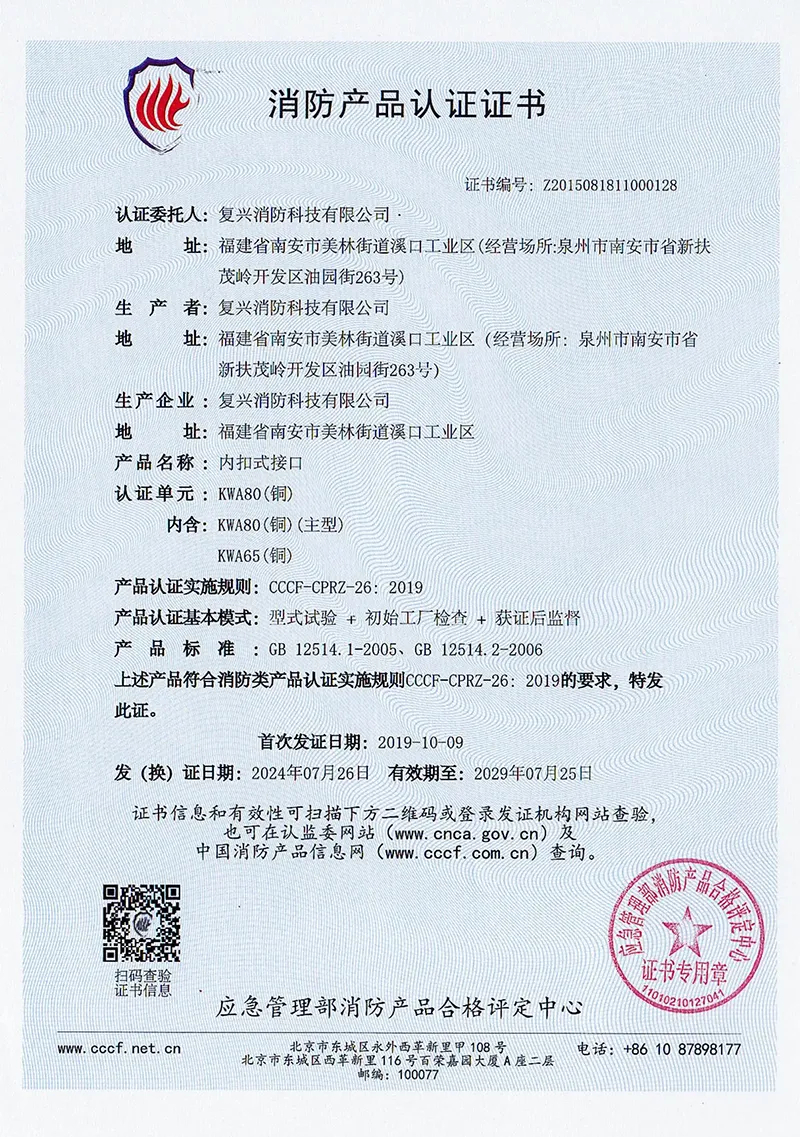

FUXEON®acoplamentos de mangueira de incêndioforam certificados pelo Ministério de Gerenciamento de Emergências da China e passaram por testes que abrangem desempenho mecânico, desempenho de vedação, confiabilidade de conexão e durabilidade do material.
Aplicativos
O acoplamento JIS Machino pode conectar mangueiras de incêndio com hidrantes, válvulas de pouso, caminhões de bombeiros e bicos compatíveis. Sua estrutura de conexão rápida é adequada para sistemas de combate a incêndio onde as mangueiras precisam ser conectadas ou substituídas de forma eficiente. O acoplamento também pode ser usado em irrigação agrícola, canteiros de obras e aplicações de segurança marítima onde são necessárias conexões de mangueira compatíveis e operação manual rápida.
Perguntas frequentes
O que é um acoplamento Machino?
Um acoplamento Machino é um conector de mangueira de conexão rápida comumente usado em combate a incêndios e outras aplicações de transferência de fluidos. Ele usa uma estrutura de travamento mecânico em vez de depender apenas de uma conexão roscada.
Como ele se conecta e desconecta?
A extremidade macho é inserida na conexão fêmea correspondente, permitindo que o controle deslizante interno com mola se encaixe na ranhura. Para desconectar, pressione o mecanismo de anel no lado macho para liberar o controle deslizante e, em seguida, separe os componentes.
Quais tamanhos e materiais estão disponíveis?
Os tamanhos nominais comuns incluem DN40, DN50 e DN65 (1 1/2" a 3"), com outros tamanhos disponíveis mediante solicitação. Oferecemos opções de latão, alumínio e aço inoxidável, dependendo do ambiente de trabalho.
Pode ser personalizado para o meu projeto?
Sim. FUXEON® suporta personalização OEM/ODM para tamanhos especiais e estruturas irregulares. Você pode fornecer desenhos, dimensões, requisitos de material ou informações de aplicação para nossa equipe de engenharia avaliar.
O acoplamento Machino é compatível com misturas de espuma?
Sim. O anel de vedação de borracha padrão e os materiais internos são compatíveis com misturas de água e espuma. Isto o torna altamente adequado para sistemas de combate a incêndio à base de espuma.
Qual é a pressão de trabalho padrão?
A pressão de trabalho padrão para nosso acoplamento JIS Machino é de 16 bar (1,6 MPa). Certifique-se de que a classificação de pressão de suas mangueiras e equipamentos conectados corresponda a esta especificação.
Como você evita vazamentos?
Usamos anéis de vedação de borracha de alta qualidade e resistentes ao desgaste. O controle deslizante interno com mola garante um travamento mecânico uniforme, evitando que o acoplamento se desloque ou se solte sob alta pressão.
Como fazer a manutenção do acoplamento para evitar vazamentos?
Inspecione regularmente o anel de vedação de borracha quanto a desgaste ou rachaduras e substitua-o se necessário. Mantenha o mecanismo de travamento interno livre de areia, sujeira e detritos. Aplicar uma pequena quantidade de graxa de silicone pode prolongar a vida útil da vedação.
Qual é a diferença entre os acoplamentos Machino e Storz?
Os acoplamentos Machino utilizam uma conexão tipo push com mecanismo de travamento interno, que é rápido e pode ser operado facilmente. Os acoplamentos Storz contam com um design de travamento simétrico com dentes em forma de garra. A escolha depende dos padrões locais de combate a incêndios e dos equipamentos existentes.
Qual é o prazo de entrega e MOQ?
Para tamanhos padrão (DN40, DN50, DN65), pedidos de lotes pequenos normalmente são produzidos em 15 dias. Nosso MOQ é flexível, a partir de 1 peça para avaliação de amostra. Para solicitações OEM/ODM, os prazos de entrega dependem dos detalhes de personalização.
