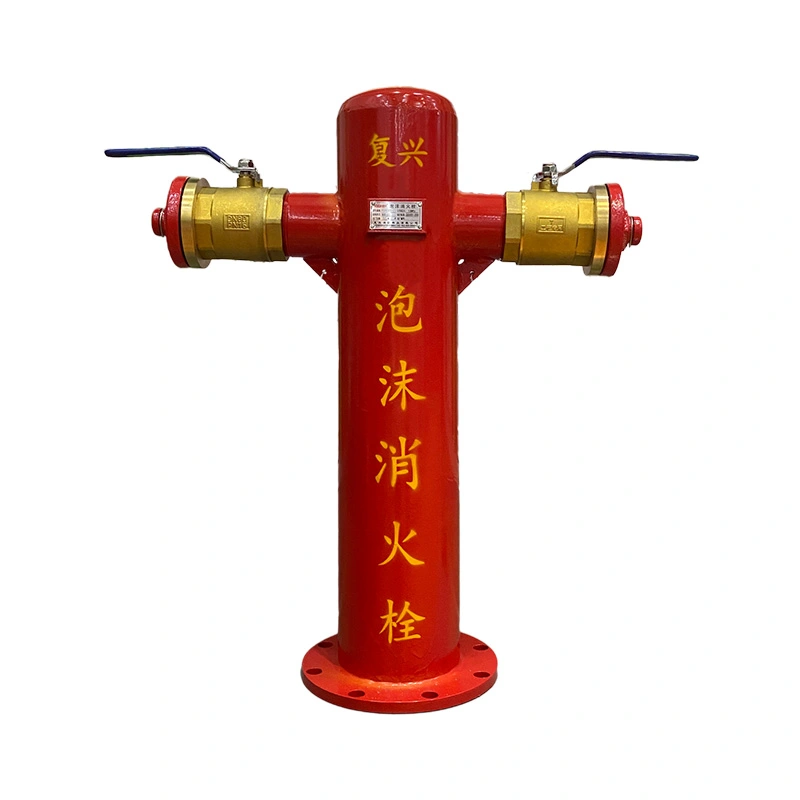

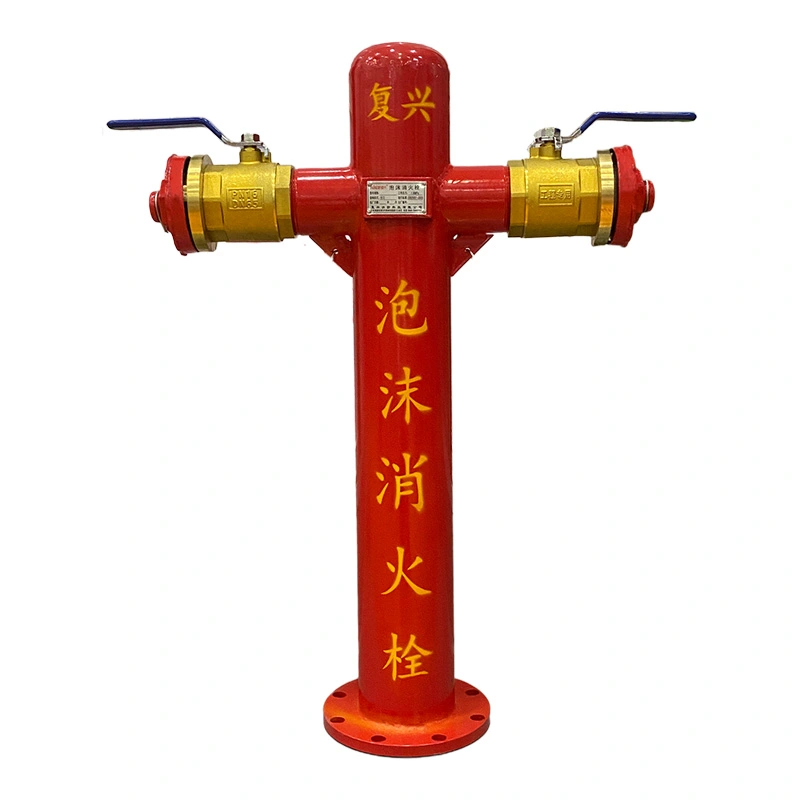

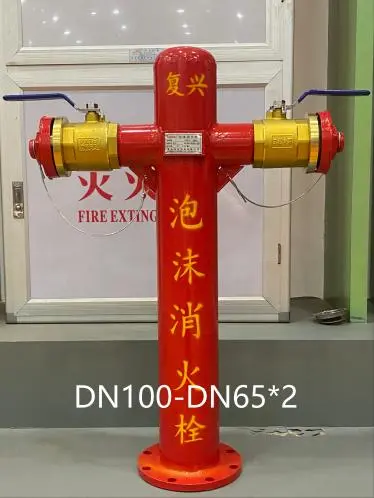

Boca de incêndio de espuma

O hidrante de espuma é composto principalmente de flanges, um cilindro, válvulas de esfera e roscas de tubo de incêndio. FUXEON® melhora a estrutura tradicional usando uma placa de válvula inferior para vedação. A pressão do meio pode contribuir para a força de vedação, ajudando a manter o desempenho da vedação durante a operação pressurizada.

Design de saída

Portas de descarga dupla

O hidrante de espuma FUXEON® possui duas portas de descarga DN65 ou DN80, com cada saída controlada por uma válvula esfera de latão individual. As saídas podem ser conectadas a mangueiras de combate a incêndio compatíveis e equipamentos de descarga de espuma a jusante.

Quando apenas uma saída for necessária, a válvula de esfera na saída não utilizada pode ser fechada. Isto evita o vazamento da solução de espuma e ajuda a manter o fluxo e a pressão necessários na saída operacional.

Estrutura de vedação

A placa da válvula inferior fornece a principal função de vedação dentro do hidrante. A pressão média contribui para a força de vedação, proporcionando uma estrutura simples para distribuição de solução de espuma pressurizada.

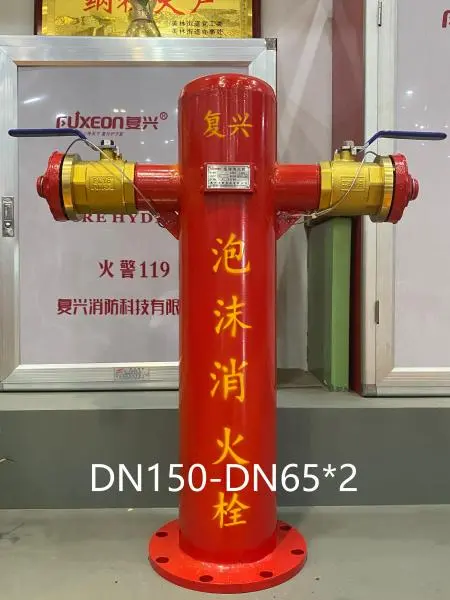

Dados Técnicos

Especificações principais

As configurações disponíveis abrangem conexões de entrada DN100 e DN150 com saídas de descarga DN65 ou DN80. O modelo apropriado deve ser selecionado de acordo com o diâmetro da tubulação, o equipamento de combate a incêndio conectado, a vazão necessária e o projeto do sistema.

Conexão de Equipamento

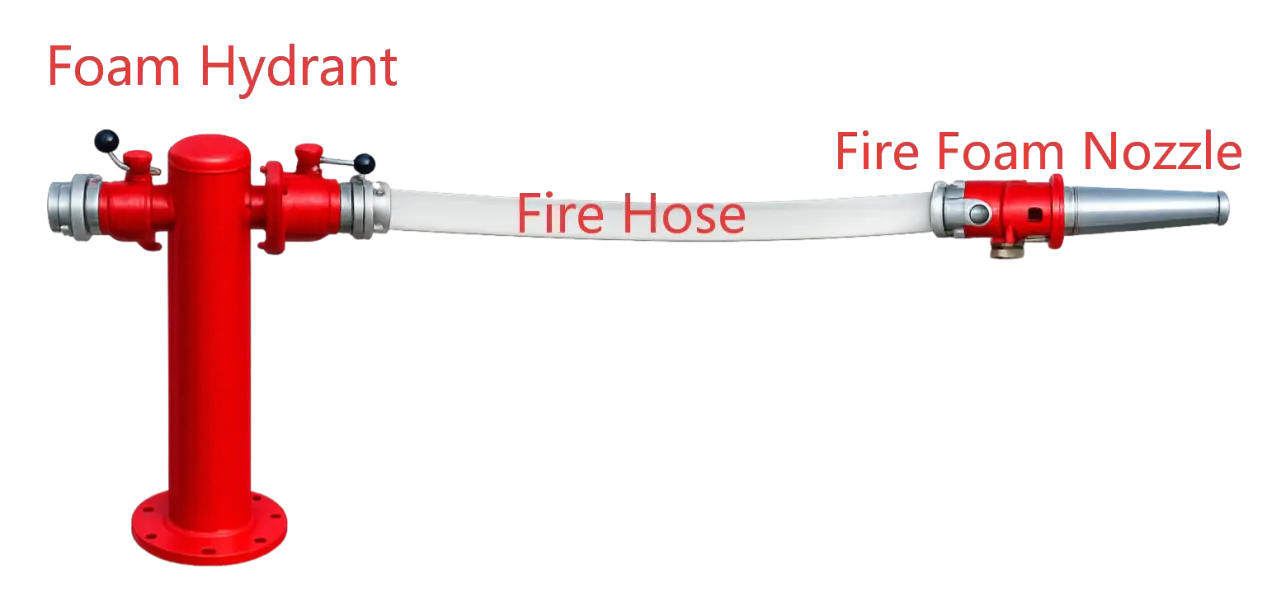

Equipamento de mangueira e espuma

O hidrante fornece duas saídas DN65 ou DN80 para conectar mangueiras de combate a incêndio compatíveis. Uma mangueira pode ser conectada a uma pistola de espuma para descarga manual de espuma ou conectada através de uma mangueira ou conjunto de tubulação adequado a um monitor de espuma de acordo com o projeto do sistema.

O tamanho da conexão e o acoplamento devem corresponder à pistola de espuma, monitor de espuma, mangueira e pressão operacional selecionados. Quando apenas uma saída é usada, a segunda válvula esférica pode ser fechada para evitar vazamento da solução de espuma e manter o fluxo e a pressão necessários na saída operacional.

Material e Identificação

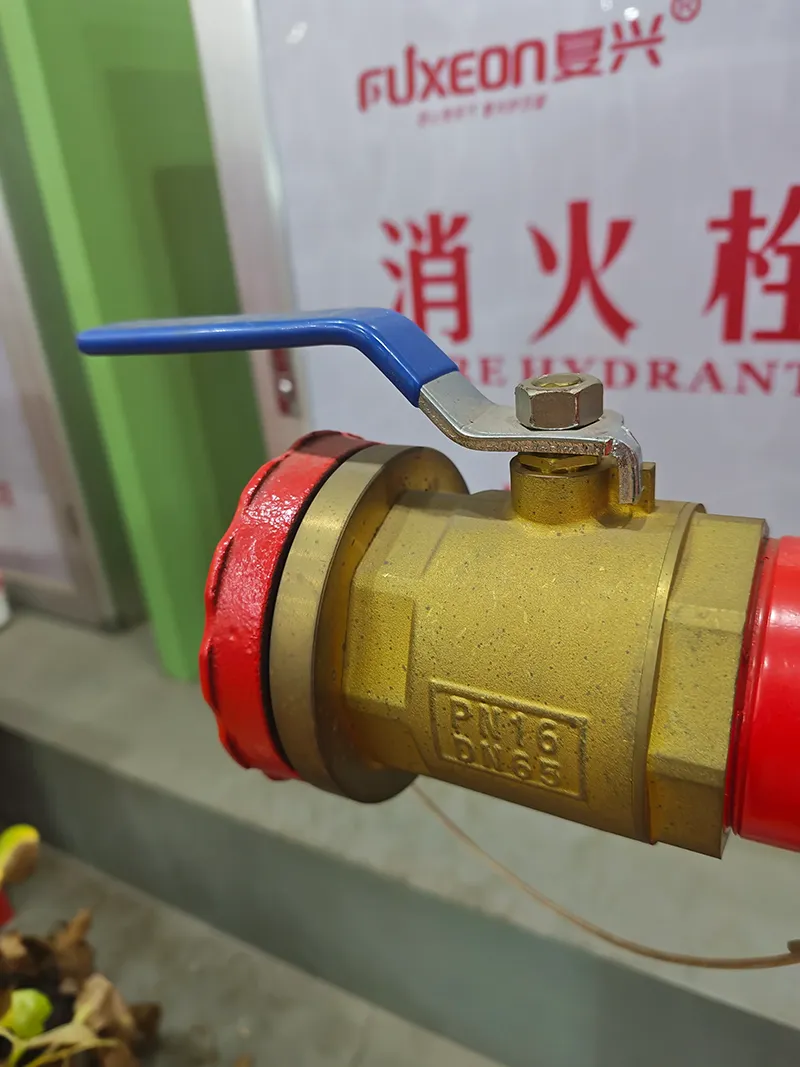

Válvula de esfera de latão

FUXEON® usa válvulas de esfera de latão como controles de conexão da mangueira. O latão fornece resistência à corrosão e resistência mecânica ao ambiente operacional e permite que cada porta de descarga seja operada de forma independente.

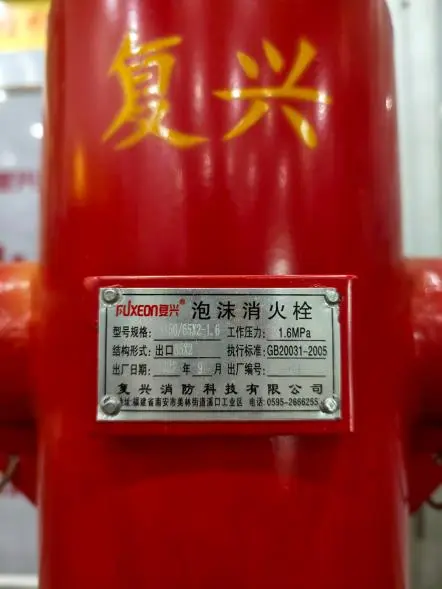

Etiqueta do produto

Cada hidrante produzido pela FUXEON® possui uma etiqueta de identificação do produto dedicada contendo informações de produção. A etiqueta permite aos usuários identificar a data de produção e os padrões aplicáveis ​​do produto, apoiando a rastreabilidade durante a instalação e manutenção.

Instalação

Arranjo de pipeline

Em um sistema de espuma, tanques fixos de armazenamento de espuma devem ser usados ​​de acordo com o projeto do sistema. Os hidrantes de espuma devem ser dispostos uniformemente ao longo da borda externa do aterro de prevenção de incêndio, com o espaçamento entre os hidrantes de espuma não excedendo 60 metros de acordo com os requisitos de instalação fornecidos.

O layout final deve considerar a área protegida, a disposição da tubulação de espuma, o acesso às mangueiras, os requisitos de operação de combate a incêndio e os regulamentos de proteção contra incêndio aplicáveis.

Método Operacional

Durante o combate a incêndios, a mangueira é conectada à porta de descarga necessária e a válvula de esfera de latão correspondente é aberta para liberar a mistura de espuma.

Se for necessária apenas uma saída, a válvula da outra saída deverá permanecer fechada. Isto ajuda a evitar descargas desnecessárias de solução de espuma e mantém o fluxo disponível através da saída operacional.

Aplicativos

Proteção Industrial contra Incêndios

O hidrante foi projetado para sistemas de supressão de incêndio à base de espuma, onde a solução de espuma precisa ser entregue de uma tubulação fixa para equipamentos conectados por mangueira ou de descarga fixa.

As aplicações típicas incluem empresas petroquímicas, refinarias de petróleo, instalações de armazenamento de petróleo, hangares de aeronaves e outras áreas industriais onde a proteção contra incêndio de líquidos inflamáveis ​​requer sistemas de extinção de espuma.

Controle de qualidade

Teste de produto

Os produtos FUXEON® são testados para verificar sua qualidade e desempenho operacional antes do fornecimento. O hidrante é fornecido com configurações de entrada e saída definidas e uma etiqueta de identificação dedicada para apoiar a seleção e rastreabilidade do produto.

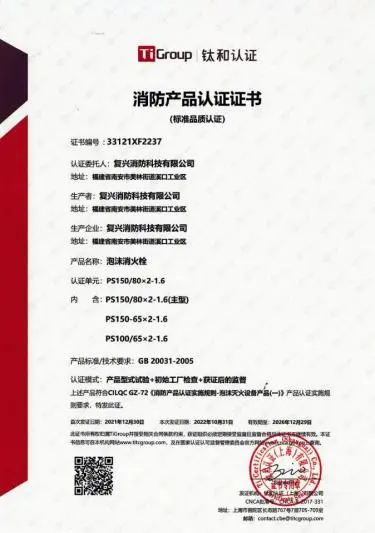

Os produtos possuem certificados emitidos pela instituição terceirizada de testes do Grupo TI, fornecendo documentação de apoio para verificação da qualidade do produto.

Sistemas de Gestão

A FUXEON® opera sob sistemas de gestão certificados, incluindo GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001:2018 e GB/T 27922-2011.

Guia de seleção

Tamanho da conexão

O tamanho da entrada deve corresponder à tubulação de mistura de espuma, enquanto o tamanho da saída deve corresponder à mangueira de incêndio conectada ou ao equipamento de descarga de espuma. FUXEON® fornece configurações de entrada DN100 e DN150 com opções de saída DN65 ou DN80.

Operação de saída

As duas saídas permitem diferentes configurações de combate a incêndios. Ambas podem ser usadas quando a descarga simultânea for exigida pelo projeto do sistema, enquanto uma saída pode permanecer fechada quando apenas uma única mangueira ou dispositivo de descarga estiver sendo operado.

Perguntas frequentes

Qual é a sua função principal?

O hidrante de espuma é instalado na tubulação de mistura de espuma e fornece solução de espuma para equipamentos de combate a incêndio conectados, como mangueiras, pistolas de espuma ou monitores de espuma.

A quais equipamentos ele pode se conectar?

As saídas podem ser conectadas a mangueiras de combate a incêndio compatíveis. Estas mangueiras podem então ser conectadas a uma pistola de espuma para operação manual ou a um monitor de espuma através de um conjunto de conexão adequado.

Apenas uma tomada pode ser usada?

Sim. Quando apenas uma saída é necessária, a válvula esférica da saída não utilizada pode ser fechada para evitar vazamento da solução de espuma e ajudar a manter o fluxo e a pressão necessários.

Qual é a pressão nominal?

Os modelos PS100-65×2, PS150-65×2 e PS150-80×2 listados têm uma pressão nominal de 1,6 MPa.

Quais são os tamanhos de entrada disponíveis?

Os modelos listados utilizam conexões de entrada DN100 ou DN150, com saídas de descarga dupla DN65 ou DN80.

Qual é o espaçamento máximo do hidrante?

De acordo com os requisitos de instalação fornecidos, os hidrantes de espuma devem ser dispostos uniformemente ao longo da borda externa do aterro de prevenção de incêndio e o espaçamento não deve exceder 60 metros. O arranjo final deve seguir os regulamentos aplicáveis ​​de projeto e proteção contra incêndio.

O produto é rastreável?

Sim. Os produtos FUXEON® são fornecidos com etiquetas de identificação dedicadas contendo informações de produção, incluindo a data de produção e os padrões aplicáveis.
